在电子工业中，钛靶、镍靶、锆靶和铬靶各有独特优势。钛靶密度低（4.5g/cm³）、熔点高（1668℃），具抗高温氧化与生物相容性，常用于航空航天、医疗器械及装饰镀膜，如人工关节涂层、PVD 金色装饰膜，其在半导体 A1 或 Cu 工艺、液晶显示器行业也广泛应用，在平面显示器市场中，相关钛靶材纯度大于 99.9％，原材料能国产 ，且随航空航天轻量化、3D 打印医疗植入物需求上升，钛靶前景向好。镍靶延展性与导电性佳，熔点 1455℃，耐酸碱腐蚀，高温稳定性强，在电子元件、电池、催化材料领域常见，如电路板导电层、锂电池电极，因新能源电池（固态电池电极）需求爆发，其发展机遇大。锆靶有低热中子吸收截面，耐腐蚀，尤其耐酸碱，熔点 1855℃，核性能优异，在核工业（核反应堆包壳镀层）、光学薄膜（增透膜）、耐蚀涂层（化工设备防护）等领域应用，核能复兴（小型模块堆）及光学器件（AR/VR 镀膜）发展将拓展其应用。铬靶具高硬度，在工具镀层（刀具硬质涂层）、汽车部件（汽车装饰镀铬）、光学器件（反射镜）等领域应用，当前环保推动三价铬替代六价铬工艺，汽车电动化催生新需求。在材质上，它们多为高纯度金属或合金；标准方面，如镍靶有 ASTM B160（无缝镍管材）等相关标准；工艺上，常用粉末冶金法（钛、锆需真空烧结防氧化，铬、镍注重晶粒细化）与熔炼铸造法（钛、锆需惰性气体保护，铬、镍需高纯度原料控制杂质），后续经精密机械加工与热处理。未来，这四种靶材在高纯度（≥5N）、大尺寸、复合涂层方向发展，半导体、新能源、核能等领域将成核心驱动力，且绿色制造工艺及回收技术愈发重要 。以下是凯泽金属针对钛靶、镍靶、锆靶、铬靶在电子工业应用的全维度纵深分析，按统一结构分项对比：

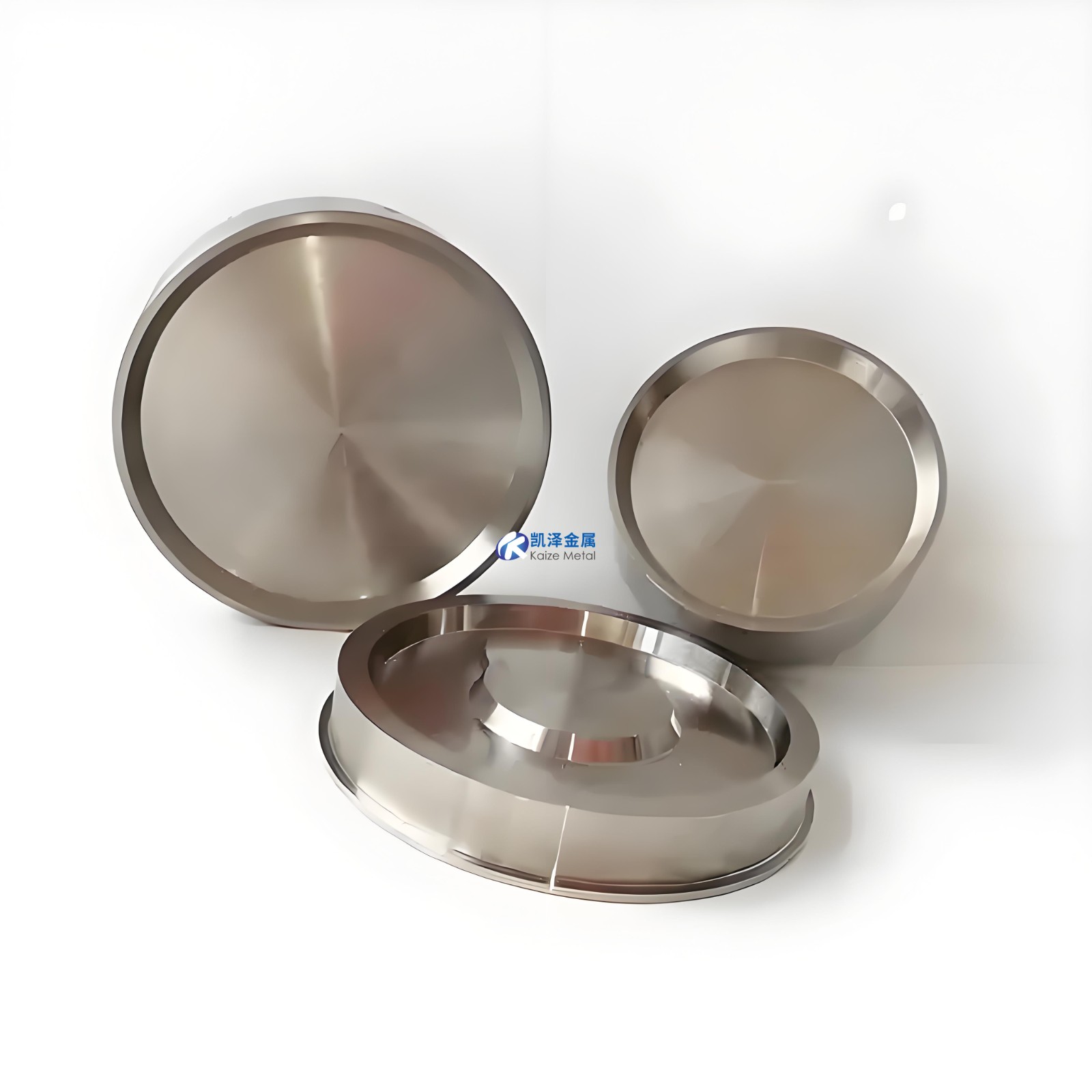

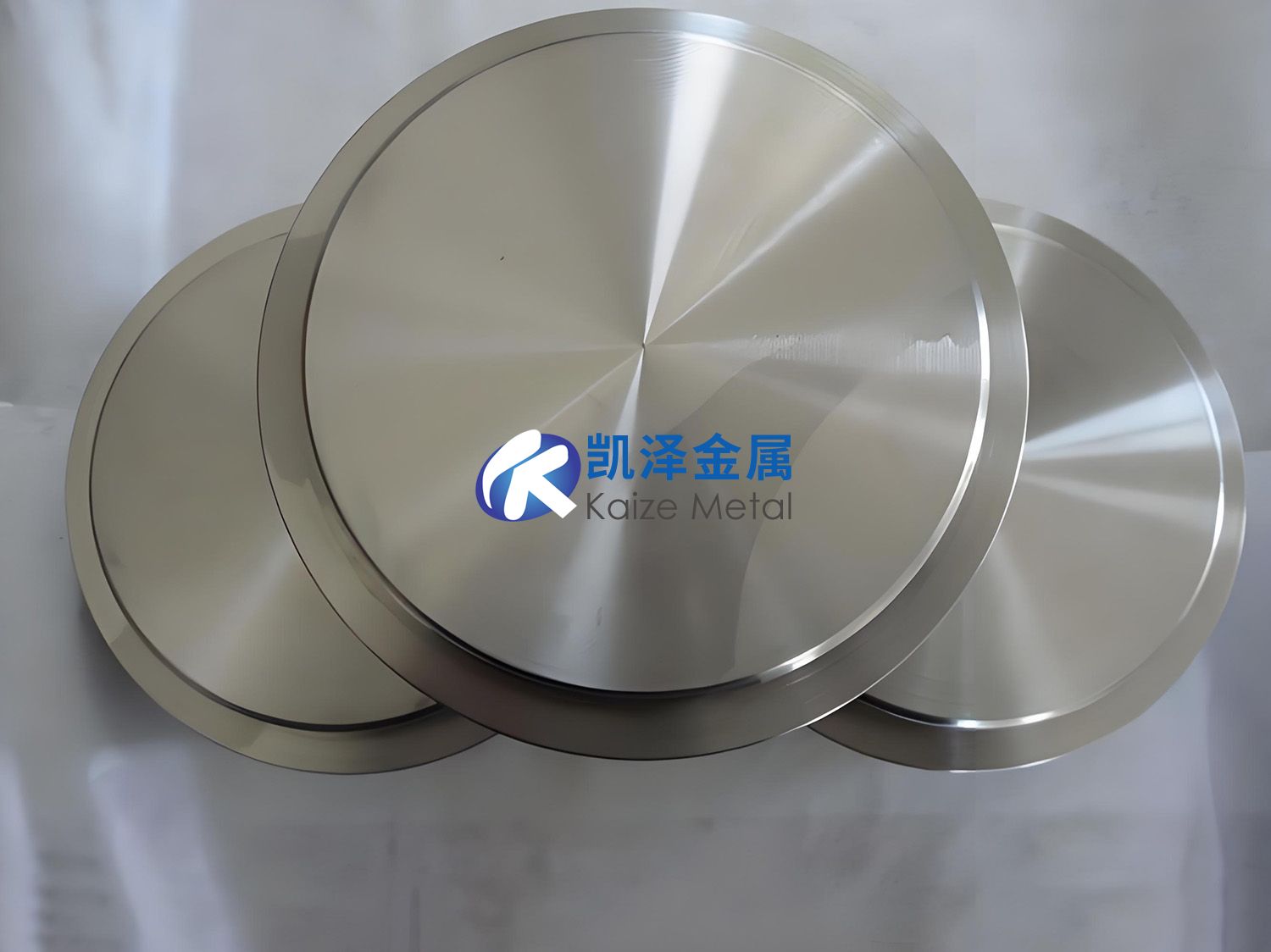

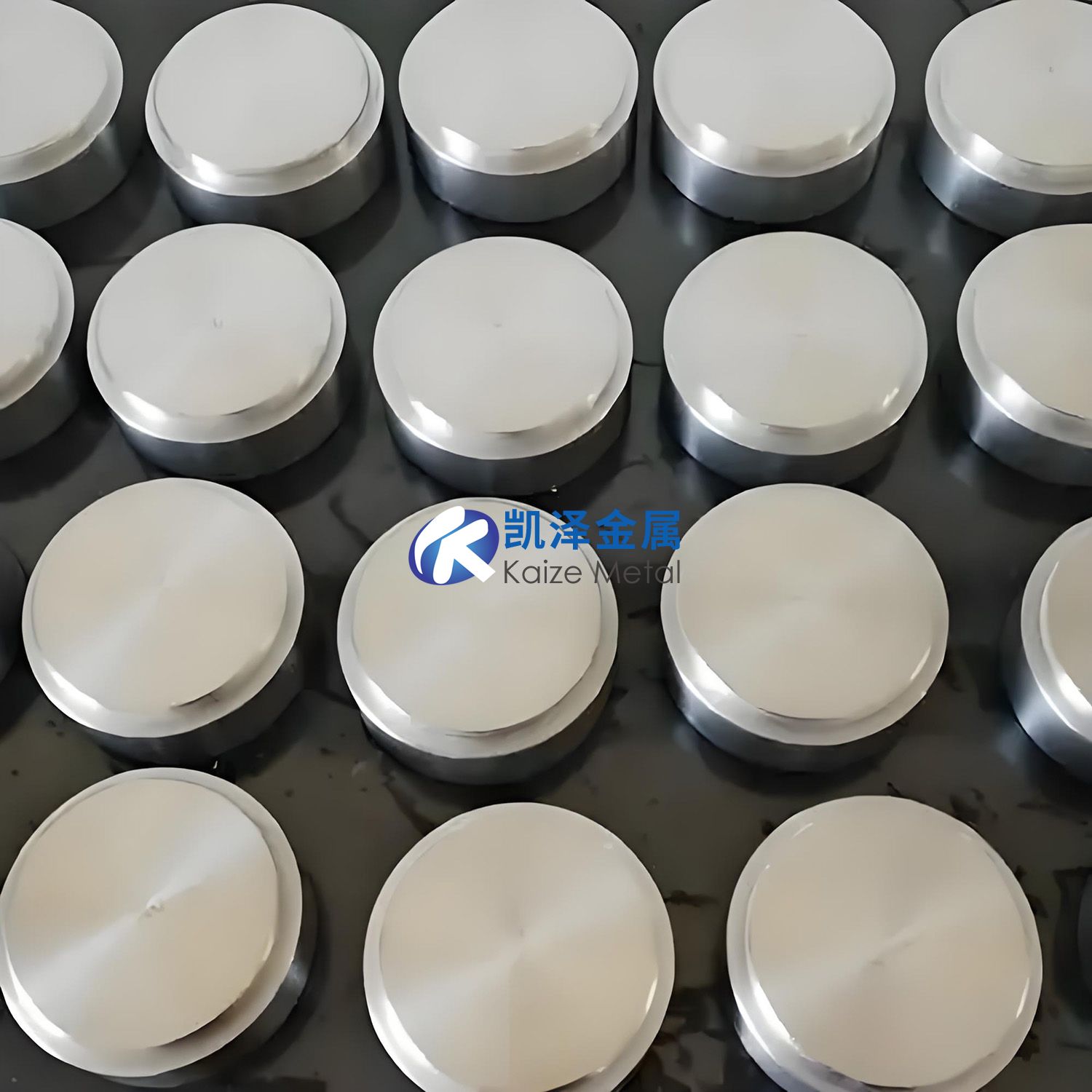

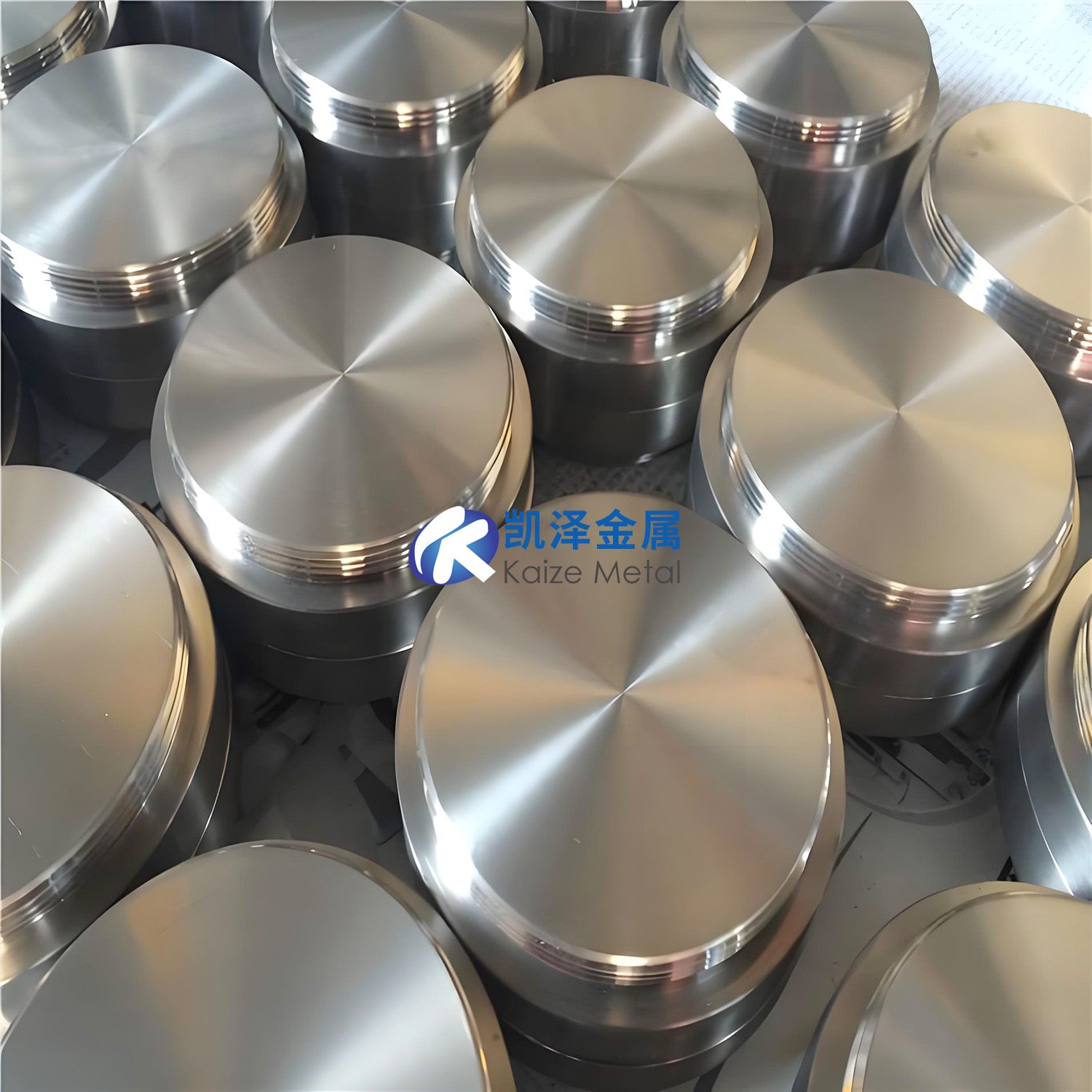

一、定义与核心功能
| 靶材类型 | 定义 | 核心功能 |
| 钛靶（Ti） | 以钛或钛合金为原料的溅射靶材，纯度≥99.995% | 制备导电层、扩散阻挡层（如Cu/TiN）、光学薄膜，用于半导体、OLED电极 |
| 镍靶（Ni） | 纯镍或镍基合金靶材，纯度≥99.98% | 制造磁性薄膜（NiFe）、电极触点、电磁屏蔽层，应用于存储器件、传感器、射频元件 |
| 锆靶（Zr） | 高纯锆或锆合金靶材，纯度≥99.95% | 沉积高介电常数材料（ZrO₂）、抗腐蚀层，用于电容介质、栅极绝缘层、耐蚀封装 |
| 铬靶（Cr） | 纯铬或铬合金靶材，纯度≥99.9% | 制备硬掩模、耐磨涂层（CrN）、光吸收层，用于光刻、显示器防反射膜、太阳能电池 |
二、材料特性与性能对比
| 参数 | 钛靶 | 镍靶 | 锆靶 | 铬靶 |
| 密度（g/cm³） | 4.51 | 8.90 | 6.52 | 7.19 |
| 熔点（°C） | 1,668 | 1,455 | 1,852 | 1,907 |
| 电阻率（μΩ·cm） | 42 | 6.9 | 44 | 13 |
| 热导率（W/m·K） | 21.9 | 90.7 | 22.7 | 93.7 |
| 典型薄膜应用 | TiN（扩散阻挡层） | NiFe（磁性薄膜） | ZrO₂（高k介质） | Cr（硬掩模） |
三、电子工业具体应用领域
| 应用场景 | 钛靶 | 镍靶 | 锆靶 | 铬靶 |
| 半导体制造 | Cu互连扩散阻挡层（Ti/TiN） | 磁性随机存储器（MRAM）NiFe层 | 高k栅介质（ZrO₂） | 光刻胶硬掩模（Cr） |
| 显示技术 | OLED阳极（ITO/Ti复合层） | 触控传感器电极（Ni合金） | 透明导电氧化物（Zr掺杂ITO） | 防反射涂层（Cr/CrOₓ） |
| 太阳能电池 | 薄膜电池背电极（Ti） | 钙钛矿电池空穴传输层（NiOₓ） | 钝化层（ZrN） | 光吸收层（Cr/Cr₂O₃） |
| 集成电路封装 | 晶圆级封装扩散阻挡层 | 电磁屏蔽层（Ni-Cu合金） | 耐腐蚀封装涂层（ZrO₂） | 耐磨封装层（CrN） |
四、制备工艺与关键技术
| 工艺维度 | 钛靶 | 镍靶 | 锆靶 | 铬靶 |
| 熔炼技术 | 电子束熔炼（EBM）+ 真空自耗电弧炉（VAR） | 真空感应熔炼（VIM）+ 电渣重熔（ESR） | 等离子弧熔炼（PAM） | 真空电弧熔炼（VAR） |
| 成型工艺 | 热等静压（HIP）致密化 | 热轧+冷轧（变形量>80%） | 粉末冶金烧结（≥99%密度） | 精密铸造+机械加工 |
| 表面处理 | 镜面抛光（Ra≤0.02μm） | 电解抛光（Ra≤0.05μm） | 化学机械抛光（CMP） | 超硬涂层沉积（CrN/CrC） |
| 绑定技术 | 钎焊（Ag-Cu-Ti焊料） | 扩散焊（Ni中间层） | 电子束焊接（真空环境） | 爆炸焊接（高结合强度） |
五、执行标准与质量控制
| 标准类型 | 钛靶 | 镍靶 | 锆靶 | 铬靶 |
| 纯度标准 | SEMI F47（金属杂质≤10 ppm） | ASTM B160（Ni≥99.98%） | ASTM B550（Zr+Hf≥99.5%） | JIS H8615（Cr≥99.9%） |
| 晶粒尺寸要求 | ≤50μm（SEMI标准） | ≤30μm（磁性薄膜靶） | ≤20μm（高k介质靶） | ≤15μm（光刻掩模靶） |
| 缺陷控制 | 孔隙率≤0.1%，无宏观偏析 | 夹杂物尺寸≤5μm | 氧含量≤800 ppm | 表面粗糙度Ra≤0.01μm |
六、技术挑战与前沿攻关
| 靶材类型 | 技术挑战 | 前沿解决方案 |
| 钛靶 | 高纯度TiN薄膜均匀性不足（厚度偏差>3%） | 开发梯度钛铝靶（Ti-Al复合），通过原位反应溅射实现纳米级均匀性 |
| 镍靶 | 磁性薄膜矫顽力控制不稳定 | 引入Co/Pt多层靶材共溅射，优化各向异性（目标：矫顽力±5%） |
| 锆靶 | ZrO₂薄膜界面缺陷导致漏电流 | 采用原子层沉积（ALD）与溅射协同工艺，界面缺陷密度降低至<10¹⁰ cm⁻² |
| 铬靶 | 高反射率Cr膜应力导致开裂 | 开发Cr-Si-N复合靶，通过Si掺杂降低内应力（目标：应力<500 MPa） |
七、成本与市场分析
| 参数 | 钛靶 | 镍靶 | 锆靶 | 铬靶 |
| 原材料成本（$/kg） | 80-120（4N5 Ti） | 20-40（4N Ni） | 150-200（4N Zr） | 30-50（3N5 Cr） |
| 加工成本占比 | 45%-50% | 30%-35% | 55%-60% | 40%-45% |
| 主流应用领域占比 | 半导体（60%） | 存储器件（45%） | 电容介质（70%） | 光刻（50%） |
| 市场规模（2023） | $1.8亿 | $1.2亿 | $0.7亿 | $0.9亿 |
八、未来发展趋势
| 技术方向 | 钛靶 | 镍靶 | 锆靶 | 铬靶 |
| 材料创新 | 纳米多孔钛靶（比表面积提升5倍） | 高熵合金靶（Ni-Fe-Co-Mn-Cu） | 锆-铪复合靶（介电常数>40） | 非晶铬基靶（耐蚀性提升3倍） |
| 工艺升级 | 3D打印近净成形靶材（减少加工损耗） | 磁场辅助溅射（薄膜均匀性±1%） | 等离子体增强溅射（沉积速率+50%） | 反应溅射原位合成CrSiN（一步成膜） |
| 新兴应用 | 2nm节点Co/TiN互连 | 自旋电子器件（Skyrmion存储） | 铁电存储器（ZrO₂基） | Micro-LED纳米图形化掩模 |
九、结论
钛靶、镍靶、锆靶、铬靶在电子工业中分别承担导电、磁性、介电及图形化核心功能：
钛靶主导先进制程的扩散阻挡层，需突破薄膜均匀性技术；
镍靶在磁性存储领域不可替代，高熵合金是未来方向；
锆靶因高k介质需求增长，界面缺陷控制是关键；
铬靶依托光刻技术升级，向低应力复合靶材发展。
技术融合（如多材料复合靶）与工艺革新（ALD/溅射协同）将是下一代靶材的核心竞争力。
以上分析覆盖材料特性、工艺、应用及未来趋势，为电子工业靶材选型与技术布局提供结构化参考。
