随着商业航天、深海装备与人形机器人等高端领域爆发式增长，传统合金螺丝在极端工况与全生命周期成本上的短板日益凸显。钛合金螺丝凭借4.5 g/cm³超低密度（较钢减重40%）、≥895 MPa超高强度及30年级耐蚀能力，正成为大国高端制造的“工业关节”。SpaceX星舰单箭需12,000颗钛螺栓减重1.2吨，实现回收复用；而人工关节用钛螺丝植入20年无金属离子析出，将翻修率降低70%。据S&P Global预测，2025年全球钛螺丝市场规模将突破25亿美元，其中商业航天需求增速达23%——这不仅是材料迭代，更是装备效能革命的战略支点。
国产钛螺丝曾面临三重技术封锁：
超细丝材加工：Φ<0.05mm医用丝材被日企垄断，中科锐金通过“多级退火+纳米润滑”工艺实现延伸率＞20%量产，打破器械级钛丝进口依赖；
大规格成形：航空发动机用M30以上螺栓需万吨压机，贵州航飞开发“多向模锻+局部时效”技术，使TC4螺栓抗拉强度突破1176MPa（达12.9级）；
表面抗咬死：钛螺丝摩擦系数高达0.8易磨损失效，微弧氧化陶瓷涂层（5μm）将系数降至0.15，扭矩精度提升90%。这些突破支撑C919客机钛螺丝国产化率从17%升至58%，并催生“材料-设计-制造”全自主技术链。
全球钛螺丝产业正经历深度洗牌：
标准话语权争夺：欧美主导ASME B16.5/AMS4928标准，国内2024年强制实施《航天用钛合金紧固件通用规范》（QJ 20058-2024），将强度波动从±15%压缩至±5%；
智造降本革命：宝鸡钛谷建成全球首条钛螺丝柔性产线，通过AI视觉检测将废品率压至0.3%，交货周期缩短至72小时；
绿色循环破题：电解提取钛粉技术（中科院攻关）使熔炼能耗从40kWh/kg降至18kWh/kg，2030年再生钛占比将超30%。在“新材料首批次应用保险”政策驱动下，目标2028年高端钛螺丝国产化率突破70%，重构千亿级供应链格局。
一、性能特点：超越传统金属的六维优势
轻量化
密度仅4.5 g/cm³（钢的60%，不锈钢的55%），汽车/航空领域减重达40%，显著提升燃油效率（飞机减重1克≈年省燃油$100）。
高强度与耐疲劳
TC4（Ti-6Al-4V）抗拉强度≥895 MPa，屈服强度≥825 MPa，断面收缩率>25%，疲劳寿命为不锈钢的2倍（550℃以下保持性能）。
极端环境耐蚀性
表面钝化膜（TiO₂）赋予其全场景耐蚀能力：
海洋环境：耐受海水冲刷（流速>20 m/s），寿命>30年；
化工介质：抵抗盐酸、硝酸腐蚀（316L不锈钢失效场景）；
生物环境：零金属离子析出，无排异反应。
特殊功能性
无磁性：适用于MRI设备、精密仪器；
低热膨胀系数：高温工况尺寸稳定性优于钢；
生物相容性：通过ISO 5832医疗认证，可永久植入人体。
二、常用牌号与执行标准
主流牌号及特性
| 牌号 | 国际对应 | 成分特点 | 适用领域 |
| TC4 (GR5) | Ti-6Al-4V (ASTM B348 Gr5) | Al 6%, V 4%，α-β双相合金 | 航空航天紧固件、汽车改装螺栓（占钛螺丝市场70%） |
| TA2 (GR2) | CP Titanium | 工业纯钛（氧含量<0.25%） | 化工管道法兰、海水淡化设备（耐蚀优先） |
| TA10 (GR7) | Ti-0.3Mo-0.8Ni | 添加Mo/Ni抗还原性酸 | 核电冷却系统、深海装备 |
| β钛合金 | Ti-15V-3Cr-3Sn | 冷成型性优异，弹性模量≈人骨 | 医疗正畸弓丝、骨科植入物 |
核心执行标准
航空航天：ASME B16.5（美标）、AMS 4928（航空材料规范）；
医疗器械：ISO 5832（植入物）、ASTM F136（外科植入）；
工业通用：GB/T 2965（国标）、JIS B 1056（日标）。
三、加工工艺与关键技术

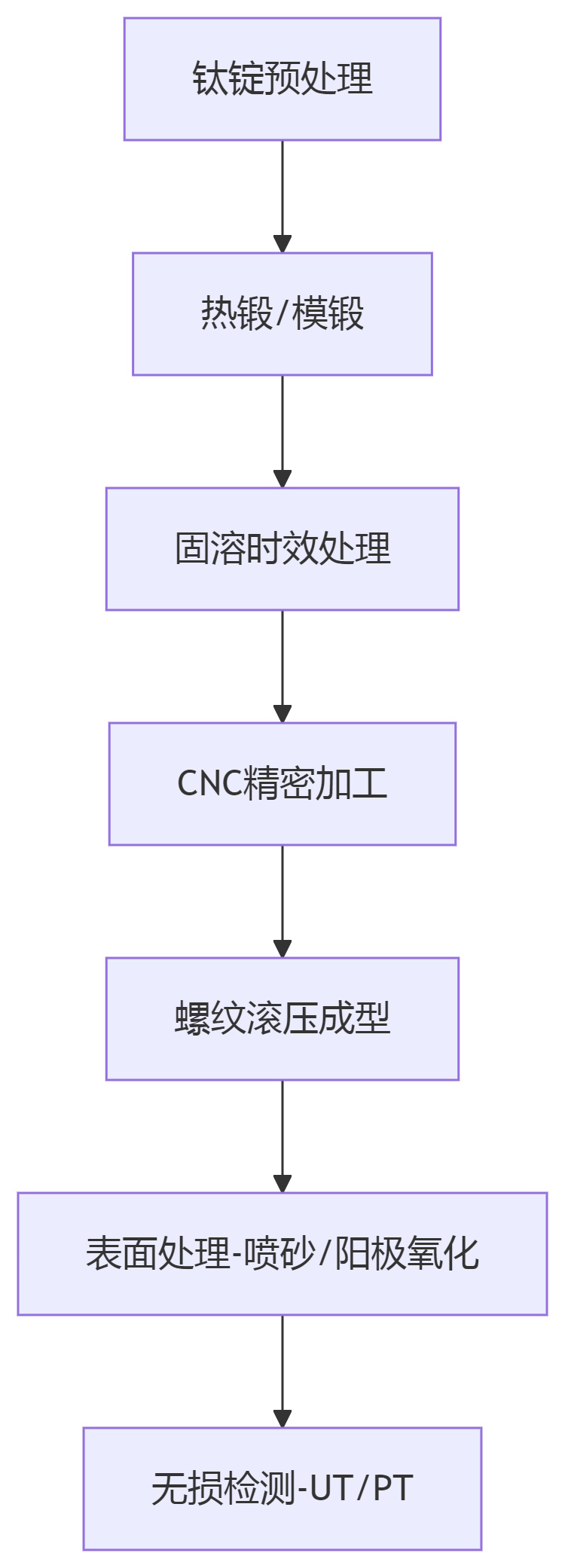

核心工艺流程
关键技术突破
热锻强化（贵州航飞专利）
通过多向模锻提升晶粒致密度，TC4螺栓抗拉强度>1176 MPa（CNC加工件仅900 MPa），达10级强度标准。
超细丝冷拉拔
中科锐金“多级退火+纳米润滑”工艺实现Φ0.05mm医用超细丝连续生产（延伸率>20%），打破日本垄断。
抗咬死表面处理
微弧氧化陶瓷涂层（5μm）降低摩擦系数至0.15（裸材0.8），解决钛螺丝易磨损失效痛点。
工艺难点与对策
粘刀问题：低速切削（<50 m/min）+高压冷却液；
氢脆风险：真空退火控制氢含量<150 ppm；
尺寸回弹：时效处理消除残余应力。
四、应用领域细分（大类→小类）
| 领域 | 二级分类 | 典型产品 | 核心需求 |
| 航空航天 | 机身结构 | 蒙皮紧固螺栓 | 减重40%+抗疲劳 |
| 发动机系统 | 涡轮盘锁紧螺丝 | 耐650℃高温 |
| 交通工具 | 汽车改装 | 轮毂法兰螺栓（热锻TC4） | 轻量化44% |
| 船舶动力 | 海水泵法兰连接件 | 抗Cl⁻腐蚀 |
| 医疗器械 | 骨科植入 | 椎弓根钉、骨板固定钉 | 生物相容性 |
| 牙科修复 | 种植体基台螺丝 | 精准扭矩传递 |
| 能源工业 | 核电 | 反应堆冷却管路法兰螺栓 | 抗辐射蠕变 |
| 深海油气 | 1500米采油树连接件 | 耐15MPa高压+氢脆防控 |
| 高端制造 | 半导体设备 | 晶圆夹具螺丝 | 无磁+超高洁净度 |
五、钛合金螺丝 vs 其他合金螺丝性能对比
| 性能维度 | 钛合金螺丝 | 不锈钢螺丝 | 合金钢螺丝 |
| 密度 | 4.5 g/cm³（最优） | 7.9 g/cm³ | 7.8 g/cm³ |
| 比强度 | ≥200 MPa·cm³/g（最优） | ≈80 MPa·cm³/g | ≈100 MPa·cm³/g |
| 耐蚀性 | 全环境钝化（海水/酸） | 氯离子环境下点蚀 | 需镀层防护 |
| 生物相容性 | 植入级（无排异） | 镍元素致敏风险 | 不可植入 |
| 成本 | ￥300-800/kg（最高） | ￥50-100/kg | ￥30-60/kg |
| 典型应用 | 航天发动机、人工关节 | 建筑结构、通用机械 | 汽车底盘、重型设备 |
注：钛合金螺丝综合成本仍高，但全生命周期成本优势显著（维护周期延长3倍）。
六、未来发展新领域与方向
技术前沿
智能材料集成
植入式钛螺丝集成pH响应涂层（如羟基磷灰石），实时监测骨愈合状态。
增材制造革新
电子束丝材沉积（EBAM） 实现5米级船用法兰一体化打印，成本较粉末SLM降低50%。
抗氢脆合金设计
Ti-Al-Mo-Zr系（如Ti631）晶界优化，深海万米级应用氢渗透率<10⁻⁷ g/cm²·h。
新兴应用场景
商业航天：可复用火箭高周次连接件（SpaceX星舰螺栓国产替代）；
氢能源：70MPa储氢罐密封结构（抗氢脆TC4衍生合金）；
人形机器人：轻量化关节轴承螺栓（减重需求>35%）。
产业升级路径
绿色制造：电解钛粉技术（宝钛集团）降低熔炼能耗60%，2030年再生钛占比>30%；
国产替代：政策驱动航空级Gr23钛材自主化（目标2028年国产率>70%）。
结语
钛合金螺丝凭借“轻量-强韧-耐蚀”三角性能，已成为高端装备不可替代的“工业关节”。未来需在超细丝加工、大规格构件成形、氢脆抑制三大技术瓶颈持续攻关，并通过绿色冶金与智能制造降本增效，拓展商业航天、仿生医疗等千亿级市场。
相关链接
