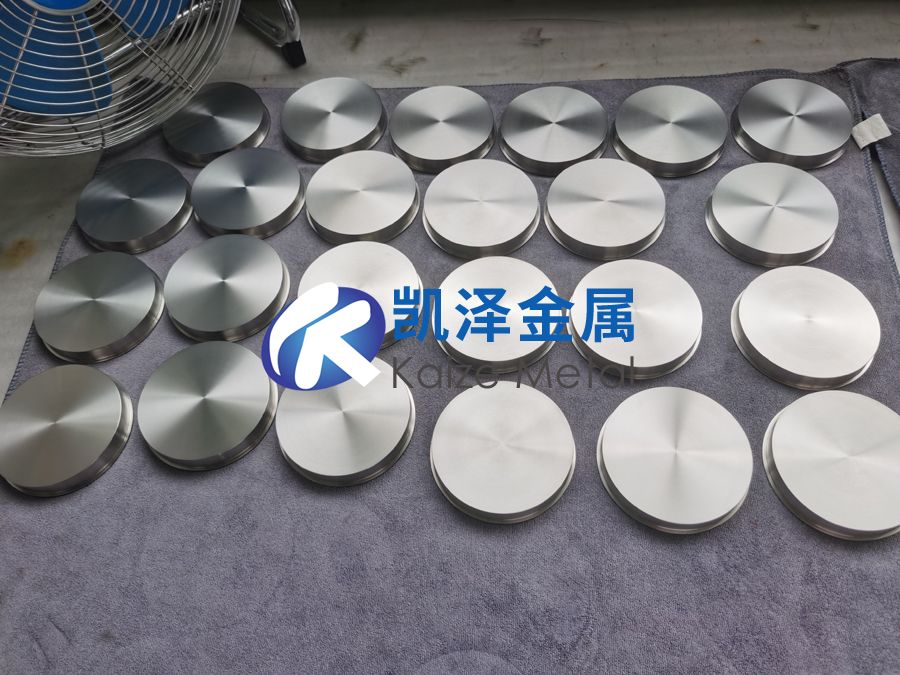

1、高纯钛靶
高纯钛靶指纯度≥ 99.95%（3N5级） 的钛溅射靶材，杂质总量≤ 500 ppm，关键元素（Fe、O、C等）需精确控制。根据应用需求，纯度可提升至 99.999%（5N级），主要用于对薄膜性能要求严苛的半导体、光学及新能源领域。
2、性能突破性指标
| 参数 | 3N5级（典型值） | 4N5级（高端值） | 测试方法 |
| 纯度 | ≥99.95% | ≥99.995% | GDMS/ICP-MS |
| Fe含量 | ≤50 ppm | ≤5 ppm | 辉光放电质谱（GDMS） |
| O含量 | ≤300 ppm | ≤100 ppm | 惰性气体熔融-红外检测 |
| 密度 | ≥4.5 g/cm³ | ≥4.506 g/cm³ | 阿基米德法 |
| 晶粒尺寸 | ≤50 μm | ≤20 μm | SEM/EBSD |
| 电阻率（薄膜） | 420 nΩ·m | 400 nΩ·m | 四探针法 |
3、极限制造工艺
3.1 超纯钛制备
电子束悬浮区熔炼（FZ-EM）：
真空度≤ 1×10⁻⁵ Pa，钛棒悬浮熔炼避免坩埚污染，Fe残留量可降至 1 ppm 以下。
定向凝固技术实现单晶生长，消除晶界杂质偏聚。
3.2 靶材致密化
热等静压（HIP）强化：
温度 900°C + 压力 150 MPa + 氩气环境，闭合微孔使密度趋近理论值。
气孔率从常规工艺的 0.5% 降至 0.01%，溅射颗粒飞溅减少 80%。
3.3 表面超精处理
磁流变抛光（MRF）：
使用含纳米金刚石颗粒的磁流变液，表面粗糙度达 Ra≤0.1 μm，降低薄膜针孔率。
配合 等离子体活化清洗，表面氧吸附量减少 70%。
4、行业标准演进
| 标准体系 | 关键更新（2020-2023） |
| SEMI | SEMI F47-0321：新增对3D NAND用钛靶的Fe含量要求（≤3 ppm） |
| ASTM | ASTM B348-22：引入超高纯钛（5N级）的氧含量分级（O1级≤100 ppm） |
| 中国国标 | GB/T 3620.1-2023：新增电子级钛材的Cl、S控制标准（均≤5 ppm） |
| JIS | JIS H 4650:2022：强化对溅射靶材晶粒取向的检测要求（极图分析） |
5、新兴应用场景
5.1 第三代半导体
GaN HEMT器件：
钛靶用于制备 Al/Ti/W 多层欧姆接触，接触电阻降至 0.3 Ω·mm。
4N5级钛靶的Fe控制可降低界面态密度，提升器件高频特性（＞100 GHz）。
5.2 量子计算
超导量子比特：
5N级钛膜用于制备 约瑟夫森结势垒层，临界电流密度波动≤ 2%。
超低氧含量（≤50 ppm）保障超导能隙稳定性。
5.3 核聚变装置
第一壁涂层：
高纯钛膜（厚度≥50 μm）作为氢同位素渗透阻挡层，氘滞留量降低 90%。
耐中子辐照性能达 10²⁴ n/m²（ITER项目验证数据）。
6、成本与供应链策略
6.1 成本结构分析
| 成本项 | 3N5级占比 | 4N5级占比 | 降本路径 |
| 原材料 | 35% | 50% | 电子束熔炼余料回收（＞90%） |
| 加工损耗 | 25% | 30% | 增材制造（材料利用率↑30%） |
| 检测认证 | 15% | 20% | GDMS检测自动化（成本↓40%） |
6.2 全球供应链地图
高端供应商：
日本东邦钛（5N级，市占率60%）、美国ATI（4N5级，半导体专用）
国产替代：
西部超导（4N级突破）、宝钛股份（3N5级量产）
7、使用故障树分析（FTA）
常见问题：薄膜电阻率异常升高
根本原因排查路径：
靶材氧含量超标（＞500 ppm）→ 验证GDMS报告
晶粒异常长大（＞100 μm）→ SEM检测 + EBSD分析
背板热失配导致开裂→ 红外热成像检查靶材温度梯度
表面污染物（C≥0.1%）→ XPS表面成分分析
8、前沿研究方向
原子层沉积（ALD）钛前驱体：
开发 TiCl₄+等离子体辅助 工艺，实现1nm级超薄钛膜（粗糙度≤0.3 nm）。
再生循环技术：
等离子体炬回收废靶，杂质去除率＞99.9%，成本较原生靶降低40%。
高纯钛靶正从“材料科学”向“极限制造”跃迁，3N5级已成为工业基准，4N5/5N级则在量子科技、聚变能等战略领域展现不可替代性。未来竞争将聚焦于：
超精密检测：亚ppm级杂质原位分析技术
智能化生产：AI驱动的熔炼参数优化系统
绿色制造：零碳电子束熔炼工艺
选购时需建立“性能-成本-可追溯性”三维评估体系，优先选择具备自主熔炼技术及完整检测链的供应商。
