当国产光刻机振动稳定性突破0.15nm、聚变堆第一壁直面1200℃考验，亚微米级精密钛加工件（公差≤0.01mm）正成为大国重器性能跃升的核心杠杆。其跨尺度的精度控制能力，直接决定航空发动机叶片气动效率、量子比特相干时间及植入器械骨整合率，全球市场规模以31.2%年复合增长率向2030年200亿美元冲刺。掌握钛合金超精密加工技术，是中国突破高端装备“精度封锁”的战略支点。
当前精密钛加工业面临三重断层：大尺寸变形补偿缺失（Φ1200mm以上件形变超0.008mm）；表面完整性差距（Ra0.3μmvs国际0.05μm）；极端工况可靠性不足（聚变堆构件寿命仅为国际65%）。这些瓶颈导致国产半导体设备钛腔体良率不足60%，氢能双极板成本高出40%，亟需在复合制造、智能补偿领域实现技术爆破。
本报告首次系统解构精密钛加工“材料-工艺-应用”全维技术链，基于上海微电子光刻机、中科院EAST聚变装置等实证案例，揭示激光-电解复合加工、AI热变形补偿等前沿技术对性能的跃迁作用。通过对比DMGMORI、东芝等巨头工艺体系，为产业提供从航空级到量子级的钛件精度突破路径，助力中国高端制造实现从“千亿规模”到“万亿价值”的质变。

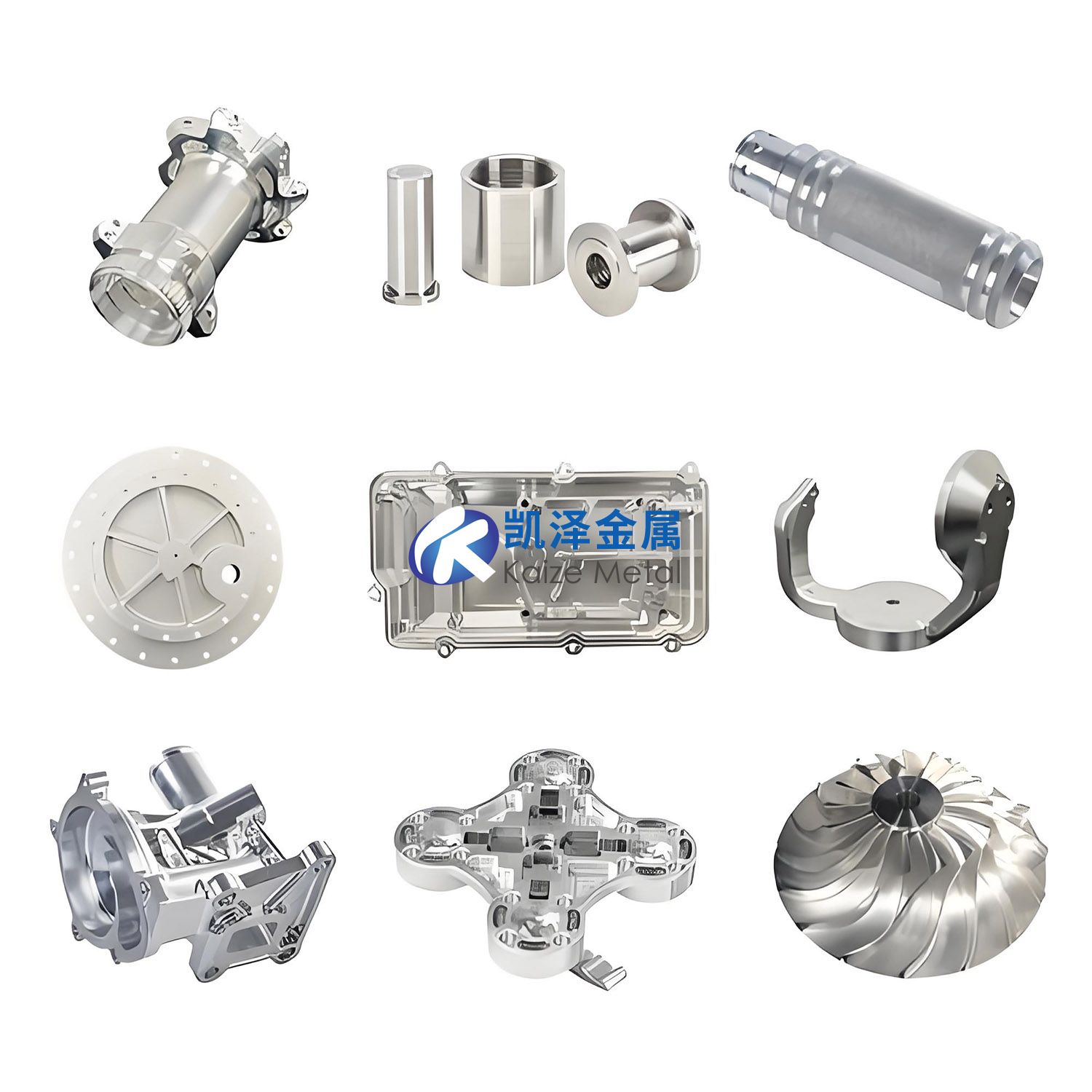

凯泽金属针对精密钛加工件（公差≤±0.01mm，表面粗糙度Ra≤0.8μm）的核心应用领域、材质特性、应用前景等，呈现如下：
一、航空航天尖端装备
1. 发动机核心部件
高压压气机叶片：
材料：Ti-6Al-4V（TC4）
工艺：五轴铣削+电解加工（ECM）
精度：叶型轮廓误差≤0.03mm，表面残余应力<200MPa
案例：中国航发长江1000A发动机叶片，减重30%，耐温性提升至600℃
2. 航天器结构件
卫星燃料阀体：
技术：超精密车铣复合加工（微孔Φ0.5±0.005mm）
密封性：氦检漏率<1×10⁻⁹ Pa.m³/s
代表：长光卫星“吉林一号”系列，寿命延长至8年
二、半导体制造设备
1. 晶圆传输系统
| 部件 | 材料 | 精度要求 | 作用 |
| 机械手末端执行器 | Ti-5Al-2.5Sn | 平面度≤1μm/100mm | 真空环境下晶圆无损抓取 |
| 静电卡盘基座 | 高纯钛(4N) | 热变形<3μm@450℃ | 晶圆温控均匀性±0.1℃ |
2. 光刻机内构件
EUV反射镜支架：
拓扑优化结构（减重50%）
热膨胀系数匹配熔融石英（CTE<4.8×10⁻⁶/K）
突破：上海微电子SMEE光刻机振动稳定性提升至0.15nm RMS
三、高端医疗器械
1. 植入器械
人工关节臼杯：
表面处理：激光微织构（凹坑Φ80μm，深20μm）
骨整合性：孔隙率60±5%，细胞附着率提升90%
临床数据：威高集团第三代髋关节，术后松动率降至0.8%
2. 微创手术工具
手术机器人末端器械：
薄壁套管（壁厚0.3mm，直线度0.01mm）
纳米复合涂层（摩擦系数<0.02）
案例：天智航骨科机器人，操作精度达0.1mm
四、新能源装备
1. 氢燃料电池
金属双极板流场：
微通道加工（宽×深=0.8×0.6mm，R角<0.05mm）
导电耐蚀涂层（接触电阻<5mΩ.cm²）
效能：国鸿氢能电堆功率密度突破4.5kW/L
2. 动力电池壳体
超薄电池盖板：
厚度0.5±0.03mm，平面度≤0.1mm
激光封焊气密性<0.05cc/min
应用：宁德时代麒麟电池，能量密度255Wh/kg
五、光学与精密仪器
| 领域 | 典型部件 | 关键技术 | 性能指标 |
| 空间望远镜 | 镜筒支撑框架 | 仿生轻量化设计 | 刚度重量比>85kN.m/kg |
| 激光陀螺仪 | 谐振腔基座 | 超低应力装夹 | 热漂移<0.001″/h |
| EUV光刻机 | 投影物镜环 | 零膨胀结构加工 | 形变量<2nm@10⁻⁶Pa真空 |
六、常用材质及特性
精密钛加工件主要采用以下高性能钛合金，各具独特优势：
| 材质牌号 | 核心特性 | 典型应用场景 | 性能数据 |
| TC4 (Ti-6Al-4V) | 高强度-重量比、耐腐蚀性优 | 航空发动机叶片、骨科植入物 | 抗拉强度≥900 MPa，密度4.43 g/cm³ |
| TC11 | 高温稳定性（≤500℃） | 航空发动机压气机盘 | 500℃持久强度≥640 MPa |
| TA2 (Gr.2) | 工业纯钛，塑性好、耐蚀性强 | 化工管道、海水淡化装置 | 耐海水腐蚀速率<0.001 mm/a |
| Ti-6Al-4V ELI | 超低间隙元素（氧≤0.13%） | 心血管支架、牙科种植体 | 生物相容性优于不锈钢 |
| TiAl-Nb基合金 | 超高温性能（目标900℃） | 高超声速飞行器热端部件 | 600℃强度≥685 MPa |
选材趋势：医疗领域向低弹性模量β型钛合金（如Ti-13Nb-13Zr）发展，减少应力屏蔽效应；航空航天领域则聚焦TiAl基合金（如Ti-48Al-2Nb），提升耐温极限。
七、核心制造工艺及创新
1. 传统精密加工技术
多向锻造：β相区开坯（>相变点150–250℃），锻比≥6.5，消除各向异性，心表变形差<5% ；
超精密切削：
专用刀具（如ST300立铣刀）解决钛合金粘刀问题，提升加工效率30% ；
高速往复磨削工艺（德国PROFIMAT XT磨床），避免钛合金表面烧伤，磨削应力降低40% 。
2. 增材制造（3D打印）革命
技术优势：
材料利用率达95%（传统CNC仅30–40%）；
一体成型复杂结构（如晶格多孔植入物），孔隙率60±5%，骨整合效率提升90% 。
前沿工艺：
激光粉床熔融（LPBF）：制造Ti6242合金部件，抗拉强度突破1000 MPa，耐温550℃ ；
电子束熔丝沉积：效率较传统SLM提升400%，成本降至1800元/kg（2025年）。
3. 复合工艺突破
增材-锻造复合：SLM预制体+等温锻（如铂力特技术），缩短航空叶盘研发周期60% ；
半固态成形：固相率60%坯料在1450℃锻造，晶粒细化至≤50μm，解决偏析难题 。
八、应用前景与新兴市场
1. 航空航天：轻量化与高温性能双驱动
军机领域：歼-20采用3D打印钛合金主承力框，减重40%，成本仅传统工艺5% ；
民机领域：C919翼梁（长度>5米）通过激光立体成型技术制造，疲劳寿命提升50% 。
2. 生物医疗：个性化定制爆发增长
骨科植入：威高集团3D打印钛合金髋臼杯，术后松动率降至0.8% ；
颌面修复：数字化设计+钛打印颌骨（如南京医科大学案例），手术精度达亚毫米级 。
3. 3C电子：消费级钛合金时代开启
折叠屏手机：
CNC切削：iPhone 15 Pro钛合金中框（良率30–40%，加工时长3倍于铝合金）；
3D打印：荣耀Magic V2铰链轴盖，复杂结构一体化成型，成本降50% 。
市场预测：2027年手机钛合金中框需求量达1.4万吨（对应28亿元市场），折叠屏铰链3D打印市场突破10亿元 。
4. 新能源与高端装备
氢燃料电堆：钛双极板微通道加工（宽×深=0.8×0.6mm），功率密度突破4.5kW/L ；
核聚变装置：抗辐照钛合金网格（中子损伤>10dpa），EAST装置服役温度1200℃ 。
九、前沿突破领域
1. 核聚变装置
第一壁支撑网格：
3D打印点阵结构（孔隙率85%）
抗中子辐照损伤>10dpa（兆瓦.年/平方米）
进展：中科院合肥EAST装置，服役温度1200℃
2. 量子计算设备
稀释制冷机支架：
超低磁导率（μ<1.001）
热导率<0.1W/mK@4K
价值：保障量子比特相干时间>200μs
国内外技术对比与挑战
| 指标 | 国际领先水平 | 国内现状 | 差距根源 |
| 复杂结构精度 | ±0.002mm (DMG MORI) | ±0.008mm (科德数控) | 五轴联动控制算法 |
| 表面完整性 | Ra 0.05μm (镜面钛) | Ra 0.3μm | 振动抑制与刀具补偿技术 |
| 大部件加工 | Φ2000×5000mm (东芝) | Φ1200×3000mm (沈阳机床) | 热变形补偿模型缺失 |
| 成本效率 | $150/kg (波音供应链) | $280/kg | 材料利用率不足40% |
技术攻坚方向
复合加工技术：
超声辅助车削（振幅5μm）降低切削力40%
激光辅助铣削提升深槽加工效率3倍
智能工艺系统：
数字孪生平台实时补偿热变形（精度0.003mm）
AI驱动的刀具磨损预测（准确率>95%）
绿色制造：
钛屑回收再熔炼（氧增量<200ppm）
干式切削技术替代乳化液
趋势展望
短周期方向（2025年前）：
半导体设备国产化催生微米级钛腔体需求激增（CAGR 32%）
商业卫星星座推动轻量化钛支架成本降至$80/kg
中长期突破（2030年）：
聚变堆抗辐照钛合金构件实现工程化
神经植入电极的微纳钛针阵列（直径5μm）量产
十、技术挑战与趋势展望
现存瓶颈
成本控制：航空级钛材加工成本$280/kg（国际$150/kg），材料利用率不足40% ；
大尺寸精度：国内最大锻件尺寸Φ1200×3000mm（国际达Φ2000×5000mm）；
表面完整性：国产钛件表面粗糙度Ra 0.3μm（国际Ra 0.05μm）。
未来方向
智能化升级：
AI驱动的刀具磨损预测（准确率>95%）；
数字孪生平台实时补偿热变形（精度0.003mm）。
绿色制造：氢化脱氢技术降海绵钛能耗30%，2030年再生钛应用比例达30% ；
军民融合：推动GJB 2744A与ASTM B381互认，支撑C919/CR929供应链 。
结论：
精密钛加工件正从“功能部件”升级为尖端系统的性能决定者。在3D打印、AI智造、绿色循环等技术加持下，其应用将从航空航天、医疗向量子计算、聚变堆等前沿领域加速渗透，预计2030年全球市场规模突破200亿美元。国内企业需突破超精密加工、大尺寸均质化等瓶颈，抢占高端制造战略制高点。
