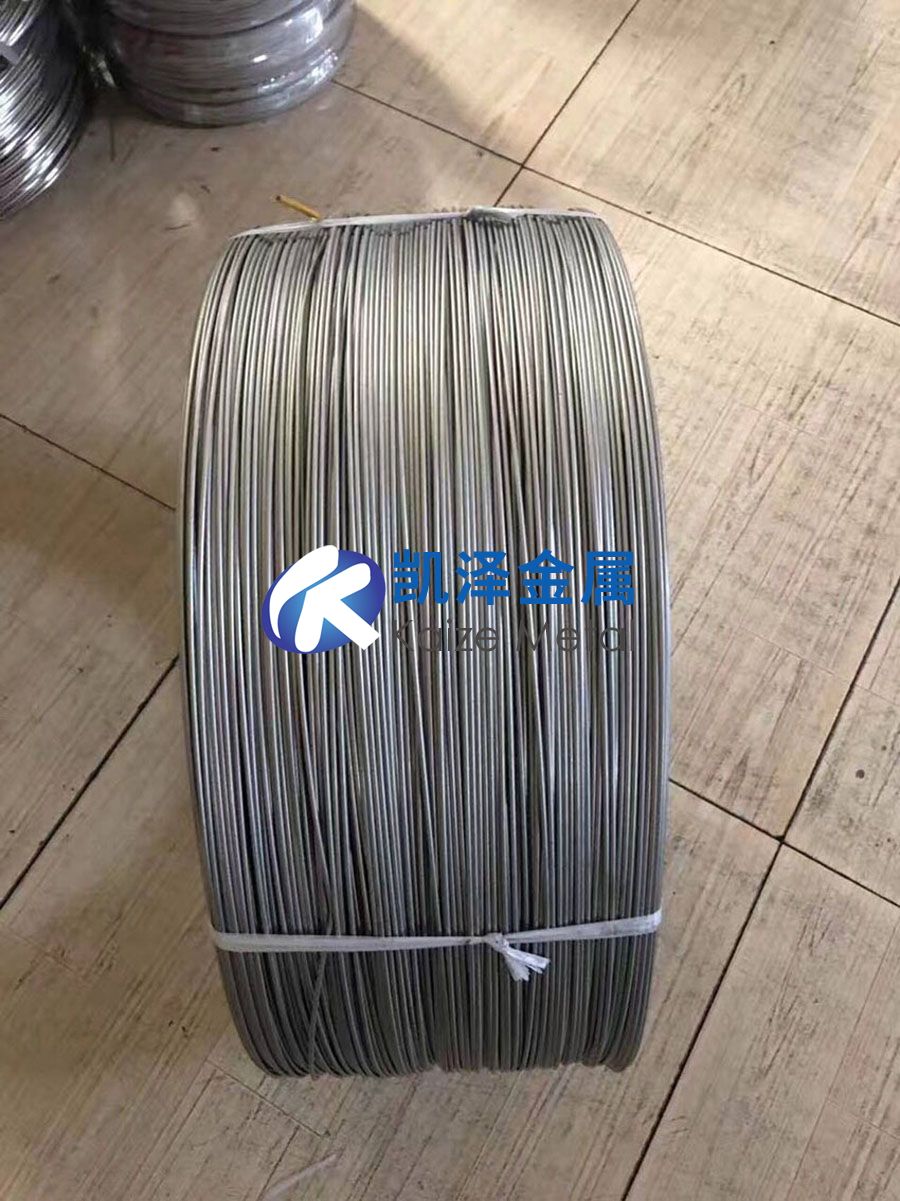

一、产品名称：钛丝、钛合金丝
1. 产品简介
钛丝分为纯钛丝和合金丝两种，纯钛丝TA1，TA2主要使用范围：（可做出口）做设备焊接用的焊接丝，做眼镜等饰品用钛丝，如钛合金眼镜框，做挂具用的结构丝，也可用作编织钛网，以及钛丝做成钛粉用于3D打印机；钛合金丝TC4（Gr5）主要使用范围：焊接、螺丝螺母（苹果手机就用2.42mm钛螺母）、作为弹性丝可做成弹簧用于汽车摩托车减震装置或其他弹簧设备，优点是质量轻、强度高。
2. 产品规格
直径：0.08mm-8mm 之间都可以做，也可按客户要求定做
3. 材质
TA1(Grade 1), TA2(Grade 2), TC4(Grade 5)
4. 性能标准
化学成分符合 GB/T 3621-2007，GB/T 2965-2007，GB/T 3625-2007 等标准。
5. 标准值
| 化学成分参考标准 |
| 牌号 | Al | V | N≤ | C≤ | H≤ | Fe≤ | O≤ | 其他元素（单一） | 其他元素（总和） |
| TA1 | | | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | 0.1 | 0.40 |
| TA2 | | | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | 0.1 | 0.40 |
| TC4 | 5.5-6.75 | 3.5-4.5 | 0.05 | 0.08 | 0.015 | 0.30 | 0.20 | 0.1 | 0.40 |
| 机械性能参考标准 |
| 牌号 | 室温下力学性能，不小于 |
| 抗拉强度 | 屈服强度 | 伸长率 | 断面收缩率 |
| TA1 | 240 MPa | 170MPa | 25% | 30% |
| TA2 | 345MPa | 275 MPa | 20% | 30% |
| TC4 | 895MPa | 825MPa | 10% | 20% |

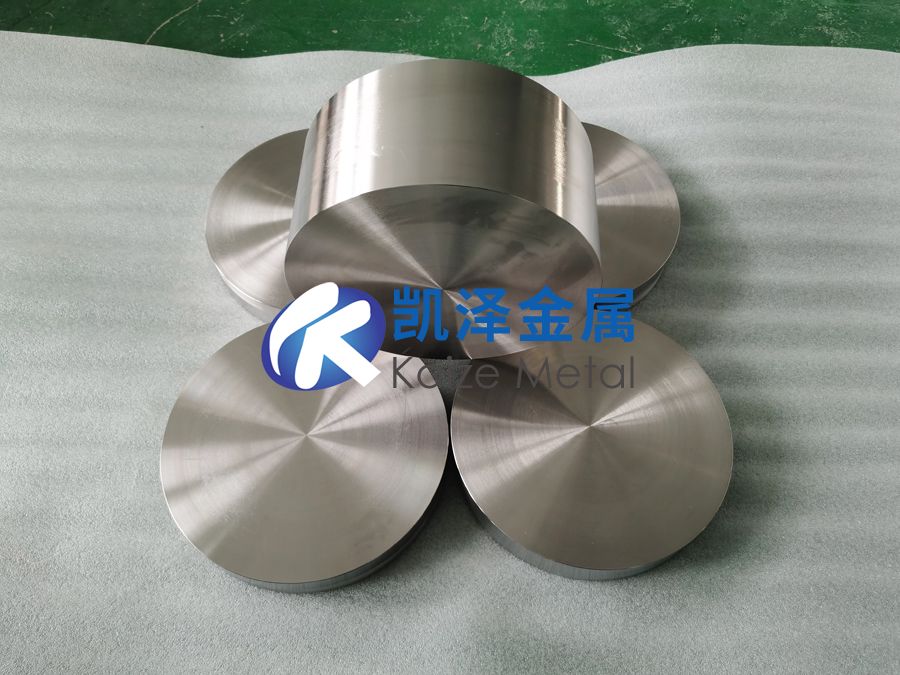

二、产品名称：钛锻件
1、牌号、规格、状态
牌号：TA1、TA7、TA9、TA10、TA15、TA18、TA19、TC4,TC6、TC11、TC18、TB6
规格：φ50~1200mm×L 30~600mm
交货状态：退火态（M） 热加工状态（R） 冷加工状态（Y）(退火，超生波探伤)。
加工工艺：熔炼-探伤--锻造--退火—车光—探伤。
金相组织：晶相组织级别可提供A3—A4。
标准：GB/T16598-1996，GB/T13810-2007, GB/T2965-2007，ASTM B381，ASTM B348, ASTM F67,ISO5832-2ASTM F136, ISO5832-3, AMS4928, MIL4911。
应用领域 ：钛锻件广泛应用于医疗、航空、军工、石油化工、冶金、电镀、真空镀膜、体育等领域。
注：经双方协商可以供应其他规格或型式的产品。
2、尺寸允许偏差(mm)
饼直径 | 偏差 | 截面高度 | 偏差 |
| 150~300 | +3-1 | 35~140 | +3-1 |
| >300~500 | +3-1 | 35~150 | +3-1 |
| >500~1200 | +3-1 | 40~110 | +4-2 |
| ---------- | ---------- | ---------- | ---------- |
3、室温力学性能
牌号 | 截面积 cm2 | 室温力学性能，不小于 |
| 抗拉强度 σb,MPa | 规定残余伸长应力 Σr0.2MPa | 伸长率 δ5,% | 断面收缩率ψ,% |
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 |
| TA2 | 440 | 320 | 18 | 35 |
| TA3 | 540 | 410 | 15 | 30 |
| TA9 | 370 | 250 | 20 | 30 |
| TA10 | 485 | 345 | 18 | 25 |
| TC4 | 895 | 825 | 10 | 25 |
| TC11 | 1030 | 900 | 10 | 30 |
注：
1、表中非标产品，需方需要测定室温力学性能时，指标应经双方协商并在合同中注明。
2、需方要求测定TC4钛合金高温力学性能时，其实验温度及性能指标应经双方协商并在合同中注明。

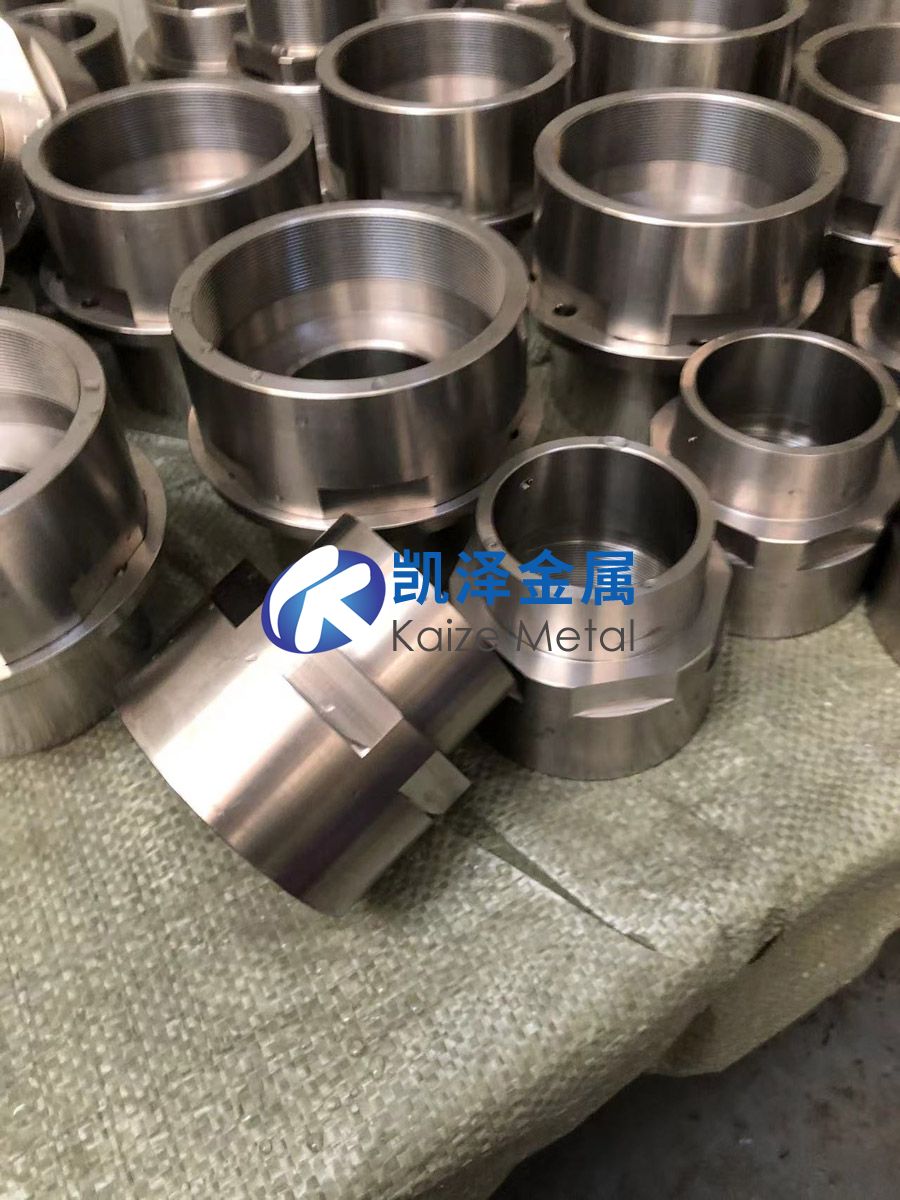

三、产品名称：钛加工件、钛合金加工件
1、规格、牌号
| 产品名称 | 规格（mm） | 状态 | 牌 号 | 执行标准 |
| 钛加工件 | 外径(100～800mm) 内径(40～100mm)×高度 按图纸/客户要求加工 | 热锻、机械加工 | TA1、TA2、TA7、TA9、TA10、TC4、TC11 | GB/T16598、ASTM B381、 ASM 4928 |
交货状态:退火状态（M） 热加工态（R） 冷加工态（Y）(退火，超生波探伤)
包装:纸箱或木箱包装 表面处理：车光、倒角 表面质量：两个端面的表面粗糙度Ra值应不大于3.2lμm（以满足超声检验要求为准），内、外侧面的表面粗糙度Ra应不大于12.5μm(外圆周面需进行超声探伤时Ra应不大于3.2μm)，倒角半径为5～15mm。
产品表面不应有裂纹、折叠、重皮等肉眼可见的缺陷。表面局部缺陷允许用修磨的方法清除，清理深度应不超过其尺寸公差，并应保证其最小允许尺寸。清理深度与宽度之比在两端面应不大于1：6，在内、外侧面应不大于1：10。外侧面修磨应顺轴向。
表面光洁度：清洁，无尘，更好的耐酸使用寿命。
测试：力学性能，化学成分测试，超声检测。
相关链接
