凯泽金属剖析高纯钛靶材在半导体光伏生物医疗等尖端科技领域的深度应用

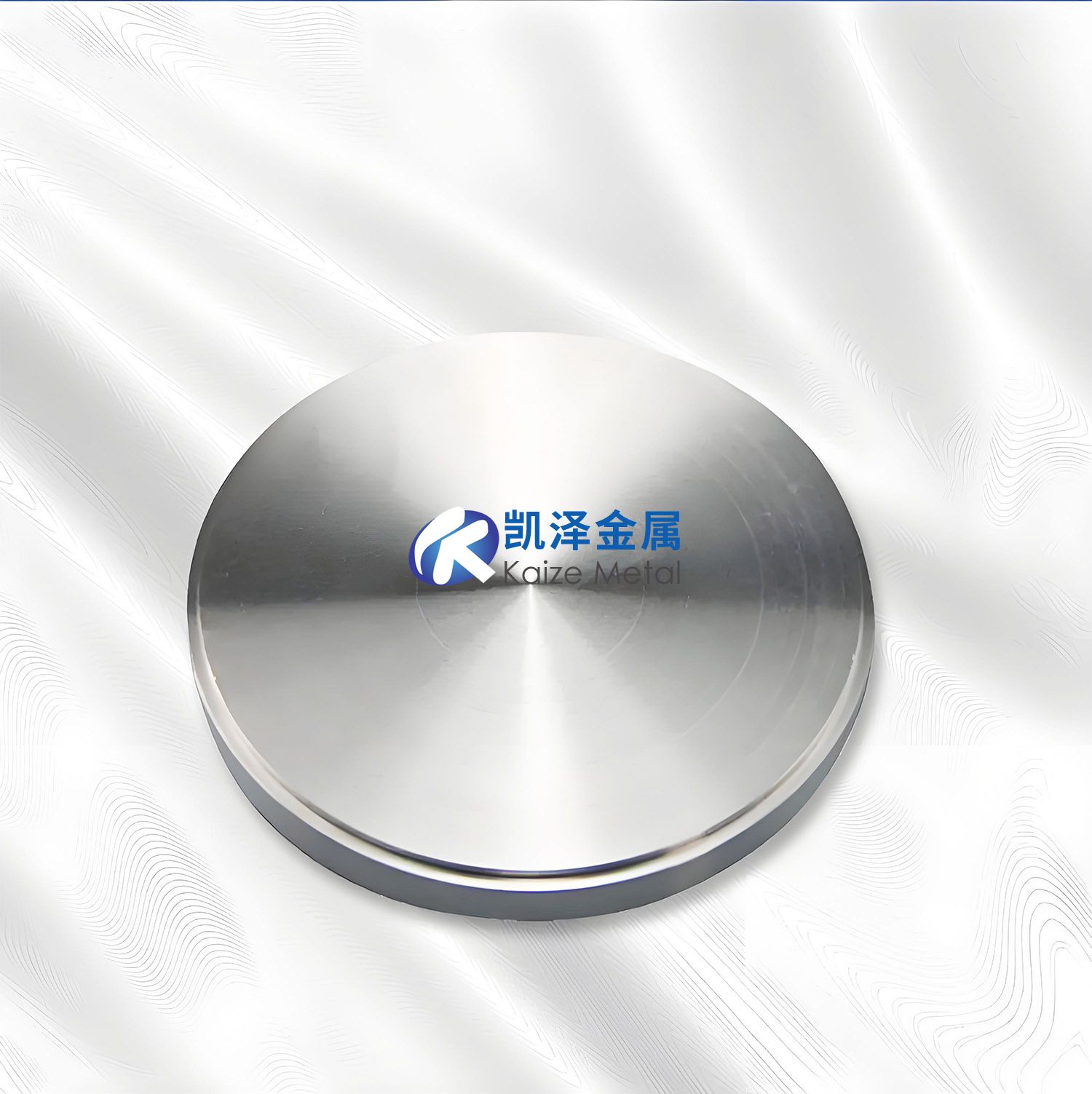

当量子计算迈入千比特时代、3nm芯片成为大国竞速焦点，6N级高纯钛靶材（纯度≥99.9999%）正从基础材料跃升为颠覆性技术的核心载体。其原子级洁净表面与精确可控的晶体取向，直接决定铜互连量子隧穿效应、量子比特相干时间及核聚变第一壁抗辐照性能，全球市场规模以26.5%年复合增长率向2030年38亿美元突进。掌握钛靶超纯化技术，已成为中国突破半导体、量子科技与先进能源“三重封锁”的关键突破口。

当前高纯钛靶面临严峻“三重断链”风险：放射性元素控制（U/Th<3ppb）技术被美日垄断，6N级靶材进口依赖度超90%；晶界氧偏析（>50ppm）导致3nm芯片良率损失15%；极端环境稳定性不足制约核聚变涂层寿命。这些瓶颈使国产量子芯片相干时间卡在80μs门槛（国际已突破200μs），亟需在超纯熔炼、跨尺度缺陷控制领域实现技术爆破。

凯泽金属首次全景揭示高纯钛靶从“材料基因设计”到“极端工况验证”的全维技术链，基于中科院合肥核聚变试验、本源量子实测数据，解析磁悬浮熔炼（氧<50ppm）与熔盐电解精炼对材料性能的跃迁式提升。通过拆解普莱克斯、东曹等巨头专利壁垒，为产业提供半导体级（6N）到量子级（6N5）钛靶的国产化路径，助力中国尖端科技自主权争夺战。

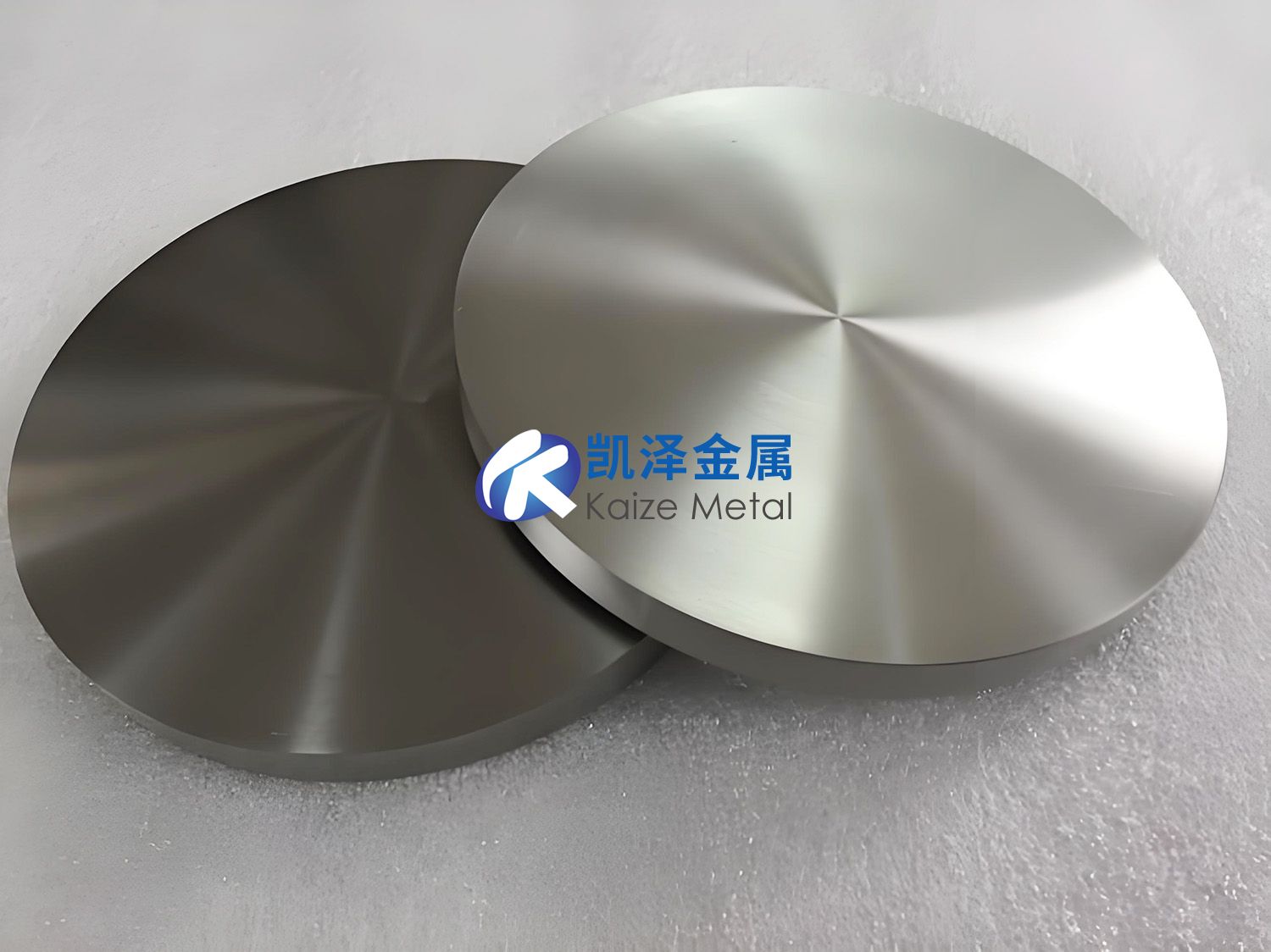

一、半导体与集成电路制造

铜互连阻挡层

作用：在28nm以下制程中，高纯钛靶溅射形成的Ti/TiN双层薄膜可阻止铜原子向硅基扩散，漏电流需控制在<10⁻⁸ A/cm²。

纯度要求：16兆位DRAM需6N级（99.9999%），U/Th等放射性元素<3ppb。

技术突破：宁夏德运创润通过“熔盐电解精炼+电子束熔炼”工艺实现4N7级（99.997%）钛靶量产，替代进口。

接触层与电容器电极

用于制备钛硅化合物（TiSi₂），降低接触电阻，提升芯片响应速度。3nm节点要求靶材氧含量<50ppm，晶粒尺寸偏差≤10%。

二、信息存储产业

磁记录介质

高纯钛靶溅射的Ti-C复合薄膜作为硬盘保护层，硬度>25GPa，磨损率降低40%，支撑10TB+高密度存储。

靶材致密度需≥99.5%，避免溅射微粒污染盘面。

相变存储器（PCRAM）

钛基薄膜作为热扩散阻挡层，提升GeSbTe相变材料稳定性，使器件擦写寿命超10⁹次。

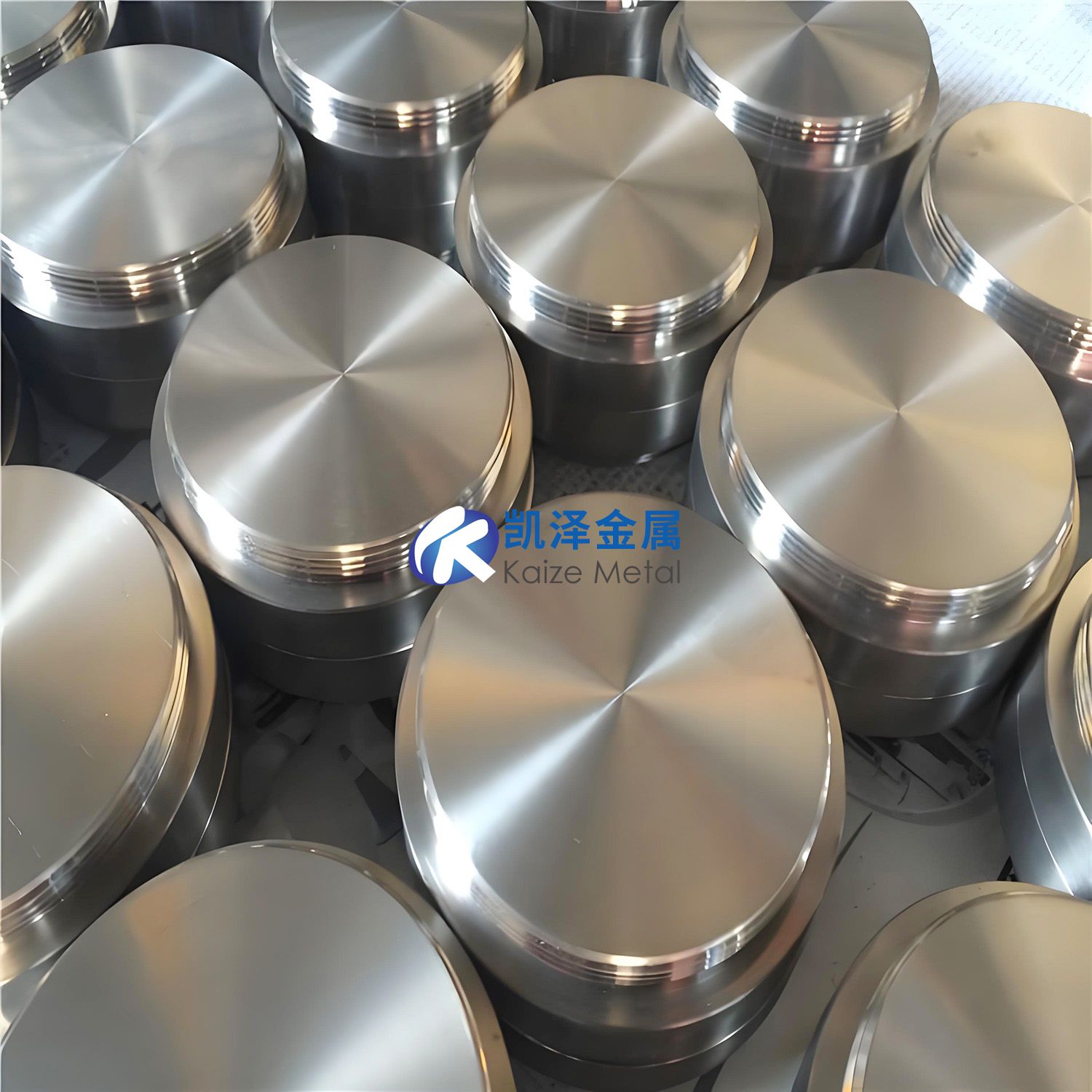

三、光伏与新能源技术

钙钛矿太阳能电池

叠层电极应用：洛阳晶联光电研发的钛基陶瓷靶材（96.4~98.3wt% TiO₂ + Nb/Ta/W/Al氧化物掺杂），溅射薄膜与ITO叠层后可见光透过率>85%，方阻<15Ω，转换效率突破25.8%。

技术优势：多元素协同掺杂抑制晶界电阻，动态调控烧结气氛减少氧空位。

氢燃料电池双极板涂层

高纯钛靶沉积的TiN/TiC梯度膜替代石墨，导电性<10mΩ·cm，抗氢脆寿命超2万小时，成本降40%。

四、生物医疗植入器械

抗菌与生物相容涂层

5N级钛靶溅射的纳米钛膜覆盖骨科植入物表面，抗菌率>99%（尤其对抗MRSA菌株），且促进骨细胞黏附。

案例：威高集团关节假体采用此技术，术后感染率下降70%。

介入器械耐磨层

心血管支架导管表面镀0.1μm钛膜，摩擦系数降至0.02，推送力减少30%。

五、光学与显示技术

AR/VR光学镀膜

高纯Ti₃O₅靶材（4N级）蒸发制备宽带减反射膜，透光范围400~12000nm，折射率≥2.1（@550nm），用于华为VR镜片。

技术难点：控制蒸发温度≤1850℃，防止相变导致的透射率波动。

柔性OLED封装层

钛铝复合靶（Ti:Al=70:30 at%）溅射TiAlOₓ薄膜，水汽透过率<10⁻⁶ g/m²/day，延长屏幕寿命。

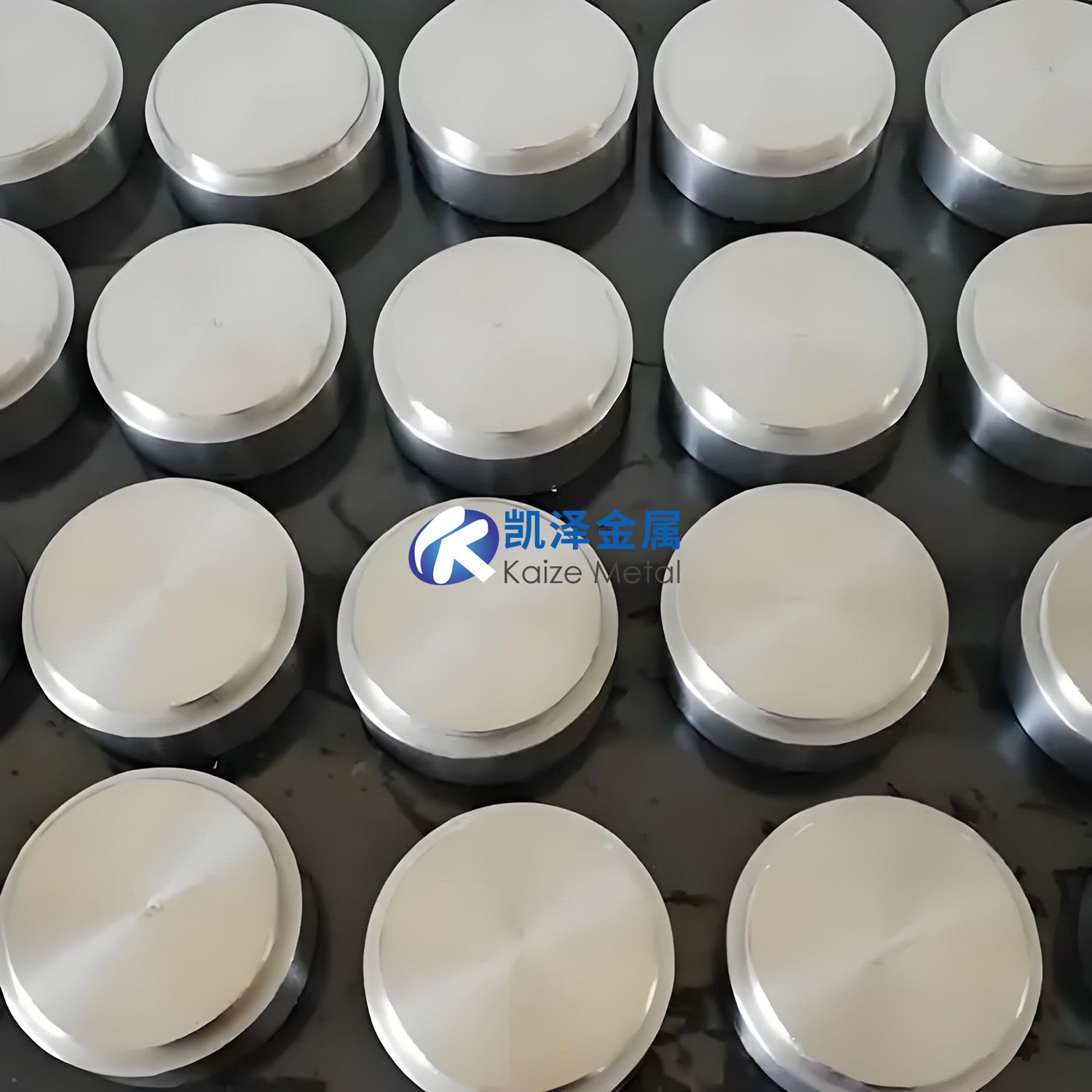

六、前沿探索领域

量子计算连接层

6N超纯钛薄膜作为超导量子比特间的互联层，相干时间>100μs（本源量子合作项目）。

核聚变装置防护

TiAlW合金靶材用于托卡马克装置第一壁涂层，抗中子辐照损伤能力达10²⁷ n/m²（中科院合肥试验）。

智能传感薄膜

钛靶溅射的MEMS压阻层灵敏度提升3倍，用于航天器微振动监测。

七、高纯钛靶材核心应用参数对比

结论与趋势

高纯钛靶材正从“单一功能层”向多功能集成化方向演进：

材料创新：梯度掺杂（如Ti/TiAlN）靶材成为主流，兼顾导电性、耐蚀性与光学特性；

工艺升级：磁悬浮熔炼（氧含量<50ppm）和AI驱动的晶粒控制（晶粒尺寸偏差<8%）是突破良率瓶颈的关键；

应用拓展：2025-2030年，量子器件与核聚变领域将贡献钛靶市场30%增量，推动纯度标准向6N+迈进。

中国企业在光伏级（如洛阳晶联）和电子级（如宁夏德运）靶材已实现国产替代，但半导体级6N靶仍依赖进口，需在超纯熔炼装备与缺陷检测算法上加速攻关。
