一、前沿洞察
在现代材料制备与加工技术的广袤版图中，磁控溅射技术凭借其独特优势，占据着举足轻重的地位。从微观尺度的芯片制造，到宏观领域的光学薄膜制备，磁控溅射技术宛如一位技艺精湛的工匠，精准地构建着各种功能性薄膜，为众多高科技产业的发展注入源源不断的动力。

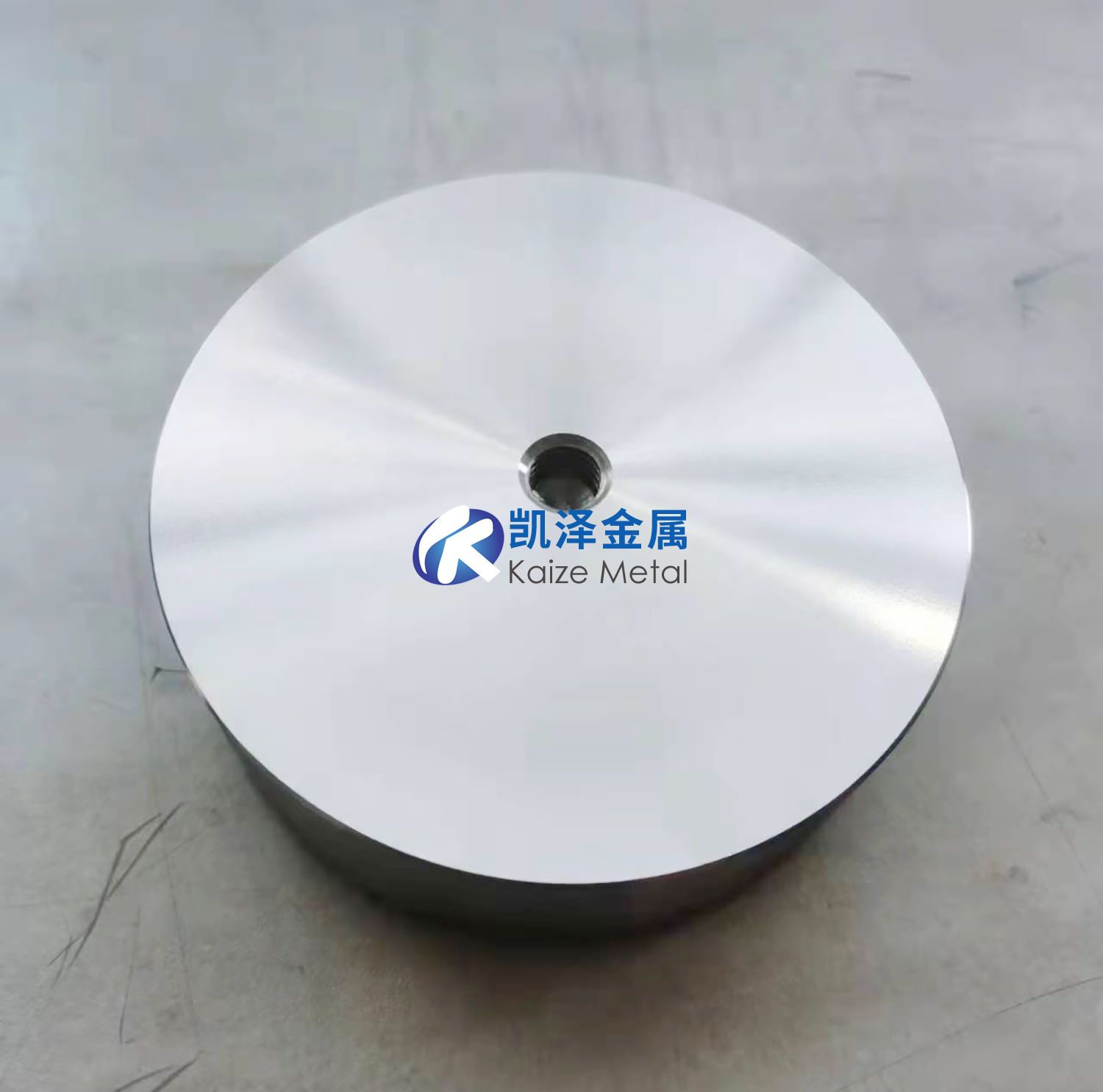

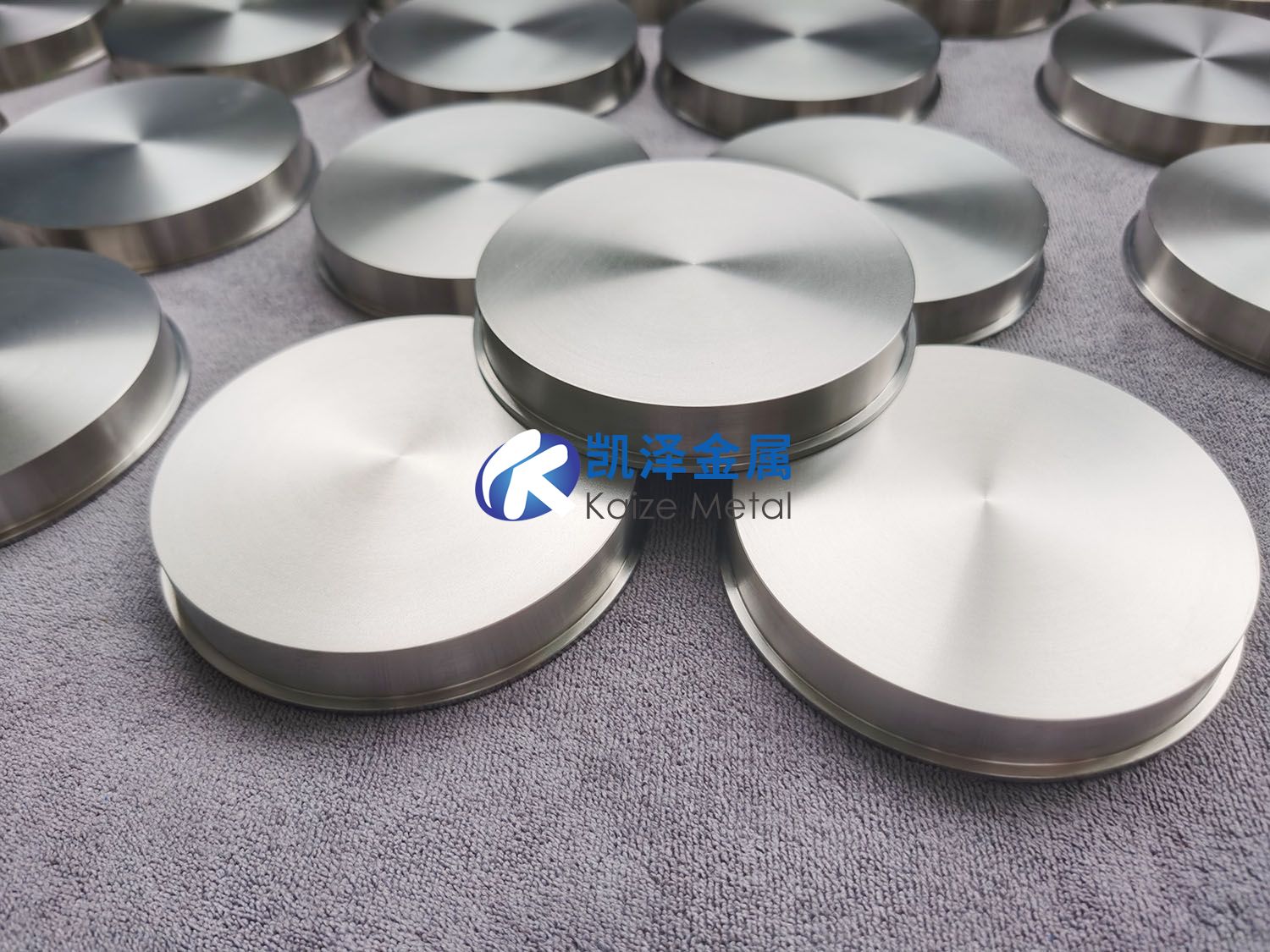

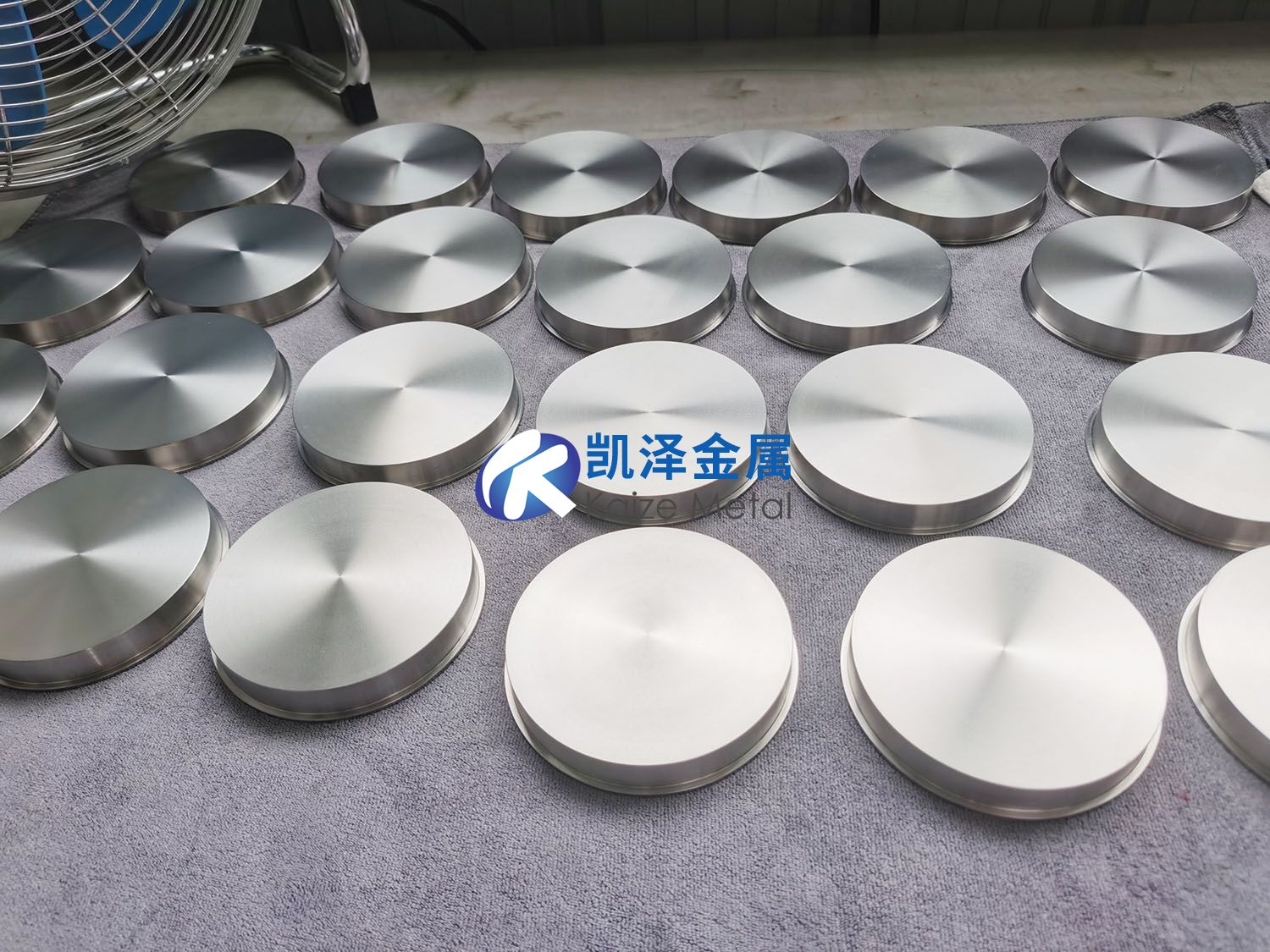

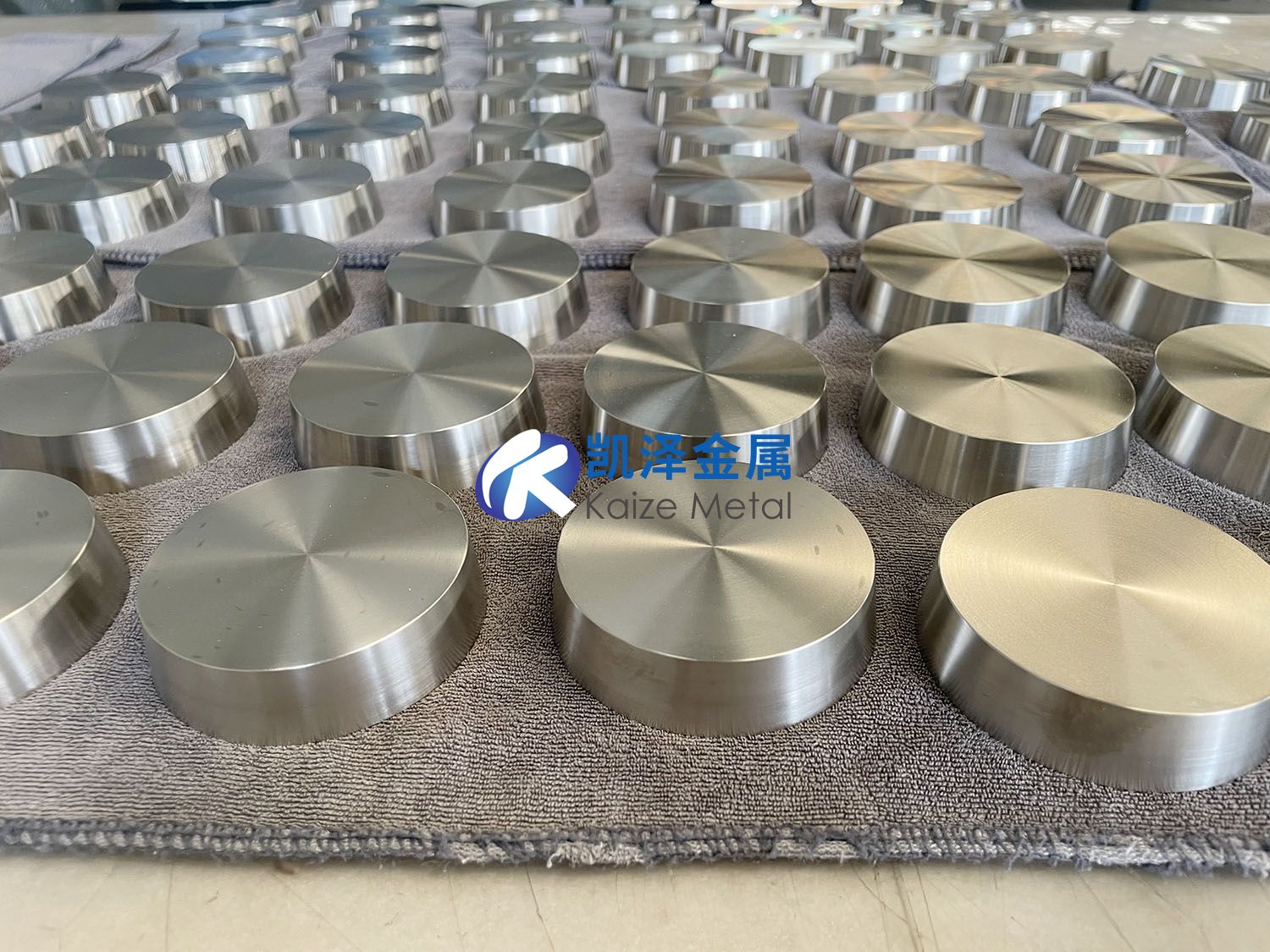

靶材，作为磁控溅射技术的核心耗材，其性能优劣直接关乎溅射薄膜的质量与性能。不同材质、结构和纯度的靶材，在磁控溅射过程中会展现出截然不同的行为，进而决定了所制备薄膜的微观结构、化学组成以及宏观性能。可以说，靶材是磁控溅射技术实现其卓越功能的关键载体，对其深入研究与创新发展，是推动磁控溅射技术不断进步的核心驱动力之一。
本文将深入剖析磁控溅射靶材的工作原理、关键性能指标、主要应用领域以及前沿研究进展与未来发展趋势。通过对多维度信息的整合与分析，旨在为相关领域的科研人员、工程师以及对磁控溅射技术感兴趣的人士，提供一个全面且深入的靶材知识框架，助力其在各自的工作与研究中，更好地理解、应用和创新磁控溅射靶材相关技术。
二、磁控溅射技术的基石：靶材工作原理
2.1 等离子体的奇妙生成与电离过程
在磁控溅射的真空腔室这个微观世界里，氩气（Ar）作为工作气体被充入其中。当通电的那一刻，犹如为这个微观世界注入了一股强大的能量洪流，电子在电场的强大作用下，如同被释放的猎豹，加速飞驰。在其狂奔的路径上，不断与氩原子发生激烈碰撞，这种碰撞蕴含着巨大的能量交换。每一次碰撞，都可能使氩原子中的电子被激发出来，从而电离出大量带正电的氩离子（Ar⁺）和带负电的电子，瞬间，原本平静的腔室中形成了一片等离子体的 “海洋”，其中充满了高能的带电粒子，为后续的靶材溅射过程奠定了基础。这一过程中，电子的加速与碰撞电离行为，受到电场强度、气体压强以及电子初始能量等多种因素的综合影响。例如，较高的电场强度会使电子获得更大的加速能量，从而增加与氩原子碰撞电离的概率；而合适的气体压强则能保证电子在运动过程中有足够的机会与氩原子相遇，实现高效电离 。
2.2 磁场对电子的精妙约束机制
靶材表面精心设置的正交电磁场（电场 E 与磁场 B 垂直），犹如一个微观的 “电子牢笼”，对电子的运动轨迹产生着极为特殊的影响。根据洛伦兹力定律，电子在这种正交电磁场中会受到一个与电场和磁场方向都垂直的洛伦兹力，这个力使得电子的运动轨迹不再是简单的直线，而是呈现出螺旋状或摆线形。电子仿佛被无形的丝线牵引着，在靶材附近不断地做着复杂的曲线运动。磁场的这种约束作用，极大地延长了电子在靶材附近的运动路径。原本可能很快就逃离靶材区域的电子，现在被紧紧束缚在这一区域内，其运动路径的延长意味着它有更多的机会与氩原子发生碰撞。这种频繁的碰撞，使得氩原子的电离概率大幅提升，进而显著增加了靶材附近等离子体的密度 。例如，在一些高性能的磁控溅射设备中，通过精确调整磁场的强度和分布，可以将电子在靶材附近的运动路径延长数倍，从而使等离子体密度提高一个数量级以上，为高效的靶材溅射提供了充足的离子源。
2.3 靶材溅射与薄膜沉积的精彩演绎
在等离子体区域中，高密度的氩离子在电场的加速下，如同高速飞行的炮弹，猛烈地轰击靶材表面。当氩离子撞击靶材表面时，其携带的巨大动能通过动量传递的方式，传递给靶材原子。这种强大的能量冲击，使得靶材原子获得足够的能量，克服原子间的结合力，从靶材表面溅射脱离出来。脱离靶材的原子或分子，以气态形式在真空腔室中自由飞行。由于基片通常处于较低的温度环境，且具有一定的吸附作用，这些气态的靶材原子在飞行过程中，逐渐沉积在基片表面。随着时间的推移，沉积的原子越来越多，它们在基片表面逐渐堆积、排列，最终形成一层均匀的薄膜 。在这个过程中，靶材的溅射速率与氩离子的能量、数量以及靶材原子间的结合力密切相关。较高能量和数量的氩离子，能够更有效地溅射靶材原子，提高溅射速率；而靶材原子间较强的结合力，则需要更高能量的氩离子来克服，从而影响溅射的难易程度。例如，对于一些金属靶材，由于其原子间结合力相对较弱，在中等能量的氩离子轰击下，就能实现较高的溅射速率；而对于某些陶瓷靶材，由于原子间结合力较强，往往需要更高能量的氩离子，甚至需要采用特殊的溅射工艺来实现有效的溅射 。
三、衡量靶材性能的多维度标尺
3.1 纯度：靶材性能的基石
纯度是靶材最为关键的性能指标之一，它如同建筑高楼的基石，对磁控溅射薄膜的质量起着决定性作用。高纯度的靶材能够确保在溅射过程中，引入极少的杂质原子到薄膜中。这对于一些对薄膜电学性能、光学性能和化学稳定性要求极高的应用场景，如半导体芯片制造、光学镜片镀膜等，至关重要。例如，在半导体芯片制造中，若靶材纯度不高，其中含有的杂质原子可能会在薄膜中形成缺陷能级，影响芯片中电子的传输性能，导致芯片的电学性能下降，甚至出现功能故障 。目前，随着科技的不断进步，对于一些高端应用领域，如集成电路制造中的铜靶材，其纯度要求已经达到了 99.999%（5N）甚至更高。为了实现如此高的纯度，靶材制备企业通常采用多种先进的提纯工艺，如区域熔炼、真空蒸馏、化学提纯等。以区域熔炼为例，通过将靶材原料在特定的温度区域内进行缓慢熔化和凝固，利用杂质在液态和固态中的溶解度差异，使杂质逐渐富集在特定区域，从而实现靶材的提纯 。
3.2 密度：影响溅射均匀性的关键
靶材的密度对磁控溅射过程中的溅射均匀性有着显著影响。较高密度的靶材，其原子排列更为紧密，在氩离子轰击下，原子溅射的一致性更好，能够在基片上形成更为均匀的薄膜。相反，若靶材密度较低，内部存在较多的孔隙或缺陷，氩离子在轰击时，容易在这些薄弱区域产生过度溅射，导致薄膜厚度不均匀，甚至出现局部缺陷 。例如，在制备光学干涉薄膜时，薄膜厚度的均匀性直接关系到薄膜的光学性能，如反射率、透射率等。对于这种应用，需要使用高密度的靶材，以确保在大面积的基片上实现均匀的溅射镀膜。为了提高靶材密度，常见的制备工艺包括热等静压（HIP）、热压烧结等。热等静压工艺通过在高温高压的环境下，对靶材坯体进行处理，使靶材内部的原子在高压作用下重新排列，填充孔隙，从而显著提高靶材的密度 。
3.3 组织结构：微观世界的奥秘
靶材的组织结构，包括晶粒尺寸、晶界分布以及相组成等微观特征，对磁控溅射薄膜的性能有着深远的影响。细小且均匀的晶粒结构，能够使靶材在溅射过程中表现出更好的稳定性和一致性。因为较小的晶粒尺寸意味着晶界面积增大，晶界处原子的活性较高，在氩离子轰击下，原子更容易从晶界处溅射出来，且溅射行为更为均匀。此外，合理的相组成也至关重要。对于一些多元合金靶材，不同相的分布和比例会影响靶材的溅射性能以及薄膜的最终性能。例如，在某些磁性靶材中，特定相的存在和分布会直接影响薄膜的磁学性能 。通过先进的材料制备技术，如控制烧结温度和时间、添加微量元素等，可以对靶材的组织结构进行精确调控。例如，在制备铝合金靶材时，通过控制凝固过程中的冷却速率，可以精确控制晶粒尺寸，从而优化靶材的溅射性能 。
四、靶材在各领域的广泛应用
4.1 半导体芯片制造领域：核心技术的关键支撑
在半导体芯片制造这一引领科技发展前沿的领域中，磁控溅射靶材扮演着不可或缺的核心角色。随着芯片集成度的不断提高，对芯片制造工艺的精度和可靠性要求达到了前所未有的高度。磁控溅射技术凭借其能够精确控制薄膜厚度和成分的优势，成为芯片制造中关键薄膜制备的首选工艺。例如，在芯片的金属互连层制备过程中，需要使用高纯度的铜靶材或铝靶材。通过磁控溅射，在芯片的晶圆表面沉积一层均匀且厚度精确控制的金属薄膜，作为芯片内部电子信号传输的导线。这些金属互连层的质量直接影响芯片的电学性能和运行速度。以铜互连技术为例，高纯度的铜靶材在磁控溅射过程中，能够在晶圆表面形成致密、低电阻的铜薄膜，有效降低电子信号传输过程中的电阻损耗，提高芯片的运行效率 。此外，在芯片的阻挡层、扩散层等关键结构的制备中，也需要使用特定材质的靶材，如钽靶材、钛靶材等。这些靶材在磁控溅射后形成的薄膜，能够有效地阻止杂质原子的扩散，保证芯片内部结构的稳定性和电学性能的可靠性 。
4.2 光学薄膜领域：视觉世界的创新推动者
在光学薄膜领域，磁控溅射靶材的应用为我们带来了丰富多彩的视觉体验和高性能的光学产品。从常见的眼镜镜片、相机镜头，到高端的光学传感器、激光光学元件等，磁控溅射技术制备的光学薄膜无处不在。例如，在眼镜镜片的镀膜中，通过使用不同材质的靶材，如氧化锆靶材、氧化钛靶材等，在镜片表面沉积一层或多层光学薄膜，可以实现镜片的减反射、防紫外线、防水防雾等多种功能。以减反射薄膜为例，利用磁控溅射技术精确控制薄膜的厚度和折射率，使其与镜片基材以及空气的折射率相匹配，从而有效减少光线在镜片表面的反射，提高镜片的透光率，使佩戴者能够获得更清晰的视觉效果 。在相机镜头的制造中，磁控溅射制备的光学薄膜可以改善镜头的色彩还原度、对比度等光学性能。通过使用多种不同材质的靶材，如铌酸锂靶材、氧化锌靶材等，在镜头表面沉积多层复杂的光学薄膜，能够精确调整镜头对不同波长光线的折射和反射特性，减少色差，提高镜头的成像质量 。
4.3 装饰与防护涂层领域：实用与美观的完美融合
在装饰与防护涂层领域，磁控溅射靶材的应用为各种产品赋予了独特的外观和卓越的防护性能。从建筑装饰中的门窗玻璃、幕墙，到家居用品中的厨具、卫浴设施，再到汽车零部件、电子产品外壳等，磁控溅射涂层无处不在。例如，在建筑门窗玻璃的镀膜中，使用不锈钢靶材、钛合金靶材等，通过磁控溅射在玻璃表面沉积一层金属或合金薄膜，可以使玻璃具有良好的隔热、保温和装饰效果。这种镀膜玻璃不仅能够有效降低建筑物的能源消耗，还能提升建筑物的外观美观度 。在家居厨具的表面处理中，利用氮化钛靶材、碳化钨靶材等进行磁控溅射镀膜，可以在厨具表面形成一层坚硬、耐磨且具有金属光泽的涂层。这种涂层不仅能够提高厨具的使用寿命，还使其具有独特的装饰效果，满足消费者对厨具美观与实用的双重需求 。在汽车零部件的防护涂层制备中，磁控溅射技术可以使用多种靶材，如铬靶材、镍靶材等，在汽车轮毂、车身零部件等表面沉积一层防护涂层，提高零部件的耐腐蚀性和耐磨性，延长汽车的使用寿命 。
五、磁控溅射靶材的前沿研究进展
5.1 新型靶材材料的探索与研发
随着科技的飞速发展，对磁控溅射靶材性能的要求日益提高，新型靶材材料的探索与研发成为当前研究的热点之一。科研人员们不断尝试开发具有特殊性能的新型靶材材料，以满足不同领域的应用需求。例如，在高温超导薄膜制备领域，研究人员致力于开发新型的超导靶材材料，如钇钡铜氧（YBCO）复合靶材。这种靶材在磁控溅射过程中，能够精确控制薄膜的成分和结构，从而制备出具有高临界温度和优良超导性能的 YBCO 薄膜，为高温超导技术的实际应用提供了可能 。在柔性电子器件领域，为了满足对柔性、可拉伸薄膜的需求，研究人员正在探索开发基于有机 - 无机杂化材料的靶材。这些新型靶材在磁控溅射后，可以在柔性基板上形成具有良好柔韧性和电学性能的薄膜，有望推动柔性电子器件的发展，如柔性显示屏、可穿戴电子设备等 。此外，在生物医学领域，为了实现生物相容性薄膜的制备，研究人员正在研发含有生物活性元素的靶材，如含钛、锌等元素的复合靶材。这些靶材在磁控溅射后形成的薄膜，具有良好的生物相容性，可用于生物医学植入物的表面改性，提高植入物与人体组织的结合性能 。
5.2 靶材制备工艺的创新与优化
靶材制备工艺的创新与优化是提高靶材性能、降低生产成本的关键途径。近年来，在靶材制备工艺方面取得了众多重要进展。例如，放电等离子烧结（SPS）技术在靶材制备中的应用越来越广泛。SPS 技术通过在粉末样品中施加脉冲电流，利用电流通过粉末时产生的焦耳热和外加压力，实现粉末的快速烧结。与传统烧结工艺相比，SPS 技术能够显著缩短烧结时间，降低烧结温度，从而有效减少靶材内部的杂质和缺陷，提高靶材的密度和性能 。在靶材的成型工艺方面，注射成型技术得到了进一步发展。通过将靶材粉末与适量的粘结剂混合，制成具有良好流动性的注射料，然后利用注射成型机将其注入模具中成型。这种工艺能够制备出形状复杂、尺寸精度高的靶材坯体，并且生产效率高，适合大规模生产 。此外，为了提高靶材的纯度和均匀性，一些先进的提纯和混合工艺也在不断发展。例如，采用多级真空蒸馏技术，可以进一步降低靶材中的杂质含量；而使用高能球磨技术，可以使多元靶材中的不同成分更加均匀地混合，提高靶材的一致性 。
5.3 靶材与溅射工艺的协同优化策略
靶材与溅射工艺的协同优化是实现高效、高质量磁控溅射镀膜的重要保障。近年来，研究人员越来越关注靶材性能与溅射工艺参数之间的相互关系，通过协同优化两者，提高溅射效率和薄膜质量。例如，在溅射功率方面，研究发现不同材质的靶材对最佳溅射功率的要求不同。对于一些金属靶材，较高的溅射功率可以提高溅射速率，但过高的功率可能会导致靶材过热、溅射不均匀等问题。因此，需要根据靶材的特性，精确调整溅射功率，以实现最佳的溅射效果 。在溅射气体流量方面，氩气与其他反应气体（如氮气、氧气等）的流量比例，会影响等离子体的组成和性质，进而影响薄膜的成分和结构。通过精确控制气体流量比例，可以制备出具有特定化学组成和性能的薄膜 。此外，靶材的表面状态、基片的温度和转速等因素，也都与溅射工艺密切相关。通过对这些因素进行协同优化，可以实现磁控溅射过程的精准控制，制备出高质量的薄膜产品 。
六、未来发展趋势展望
6.1 高纯度、高性能靶材的持续发展
随着各领域对磁控溅射薄膜性能要求的不断提高，高纯度、高性能靶材的研发与生产将成为未来的重要发展趋势。在半导体芯片制造领域，随着芯片制程工艺向更小尺寸迈进，对靶材纯度和性能的要求将愈发严苛。例如，在极紫外光刻（EUV）技术中，需要使用超高纯度的钼硅（MoSi）靶材，以满足其对薄膜平整度、粗糙度和光学性能的极高要求。未来，靶材生产企业将不断加大研发投入，通过创新的提纯工艺和先进的质量控制手段，进一步提高靶材的纯度和性能稳定性 。在新型能源领域，如太阳能电池、锂离子电池等，对高性能靶材的需求也在不断增长。例如，在太阳能电池的制造中，需要使用高纯度的铜铟镓硒（CIGS）靶材，以提高电池的光电转换效率。未来，研发具有更高光电转换效率和稳定性的 CIGS 靶材，将成为该领域的研究热点之一 。
6.2 与新兴技术融合的靶材创新方向
随着人工智能、大数据、物联网等新兴技术的快速发展，磁控溅射靶材将与这些新兴技术深度融合，开拓出全新的创新方向。例如，利用人工智能算法，可以对磁控溅射过程中的大量工艺数据进行分析和建模，实现对溅射过程的智能控制和优化。通过实时监测靶材的溅射状态、等离子体参数以及薄膜的生长情况，人工智能系统可以自动调整溅射工艺参数，以确保在不同的工作条件下，都能制备出高质量的薄膜 。在大数据技术的支持下，靶材生产企业可以对靶材的生产过程数据、质量数据以及应用反馈数据进行整合和分析，挖掘数据背后的潜在规律，为靶材的研发和生产提供更科学的决策依据。例如，通过分析不同批次靶材的生产数据与薄膜性能之间的关系，优化靶材的制备工艺，提高靶材的一致性和成品率 。此外，随着物联网技术的发展，磁控溅射设备和靶材可以实现智能化互联互通。通过在靶材和设备上安装传感器，实时采集靶材
在靶材研发与溅射工艺优化中，新兴技术的融合不仅体现在宏观的过程控制，更深入到微观机理的精准调控。[1]指出，计算机模拟已成为靶材刻蚀形貌、等离子体特性研究的核心手段，通过改变磁场强度、工作电压等参数可模拟靶材刻蚀速率与形貌变化 [1]。而将人工智能（AI）与这类模拟技术结合，可实现模拟效率与精度的双重提升：例如，基于深度学习算法，对[1]中提及的 “磁场空间布置 - 靶面磁场分布 - 刻蚀均匀性” 数据集进行训练，建立多变量耦合的预测模型，能够快速筛选出最优磁体间距（如 10mm 磁间隙下 Cu 靶利用率达 59%）与导磁片参数（如纯铁导磁片间距 1.2-1.6mm 时磁场均匀性最优），无需反复进行有限元计算，将模拟周期从数天缩短至数小时 [1]。
大数据技术则为靶材制备工艺的标准化提供支撑。[4]提到，难熔金属靶材（如 W、Mo、Ta）的纯度、致密度与晶粒尺寸受熔炼温度、烧结压力等多参数影响 [4]。通过构建大数据平台，整合[4]中 “电子束熔炼功率 - 杂质挥发率”“热等静压压力 - 靶材密度” 等实验数据，以及工业生产中的批次数据，可挖掘出关键工艺参数的协同作用规律。例如，针对 Ta 靶材，大数据分析显示 “1800℃电子束熔炼 + 1200℃/150MPa 热等静压” 组合可使靶材致密度达 99.5% 以上，且晶粒尺寸控制在 30μm 以内，这一结论与[4]中陈明等人的 Ta 晶粒细化工艺结果一致 [4]。
物联网技术在靶材全生命周期管理中的应用也逐步落地。[5]强调，钛靶材在集成电路应用中需严格控制焊接质量（如扩散焊接的不结合区域＜2%）[5]。通过在靶材生产环节植入传感器，实时采集焊接温度、压力等数据，并与溅射设备的运行参数（如功率、氩气流量）联动，可建立 “靶材制备 - 溅射应用” 的追溯体系。例如，当传感器监测到 Ti 靶材与 CuCr 合金背板的焊接界面温度波动超过 ±5℃时，系统可自动预警并调整后续溅射功率，避免因焊接缺陷导致的靶材过热或薄膜厚度不均 [5]。
此外，[2]提出的双温方程（TTM）为靶材与激光溅射的协同设计提供理论基础 [2]。将该模型与机器学习结合，可预测不同激光脉宽（如纳秒、飞秒）下靶材的电子 - 晶格能量传递规律。例如，针对 Ni 靶材，基于 TTM 的机器学习模型能快速计算出电子温度超过 10000K 时 DOS 效应（电子态密度变化）对热导率的影响，为高能激光溅射靶材的成分设计（如添加微量元素调控 DOS）提供依据 [2]，这一技术路径已在[2]的飞秒激光烧蚀模拟中得到验证。
6.3 绿色环保与低成本化发展趋势
随着全球产业对可持续发展的重视，磁控溅射靶材行业正朝着 “减量化、再利用、资源化” 的绿色方向发展，同时通过工艺优化降低生产成本，破解 “高端靶材依赖进口” 的困境。
6.3.1 靶材利用率的极致提升
传统平面磁控靶因磁场分布不均，靶材利用率仅 20%-30%[3]，大量未刻蚀材料成为废料。[3]提出的旋转圆柱磁控靶通过靶材绕固定磁铁组件旋转，实现 360° 均匀刻蚀，利用率提升至 80%[3]；[1]进一步优化该结构，如 Takayuki Iseki 设计的偏心旋转磁轭靶，通过调节磁轭倾斜角度（0°-8°）控制磁流密度分布，使靶材利用率从 60% 线性提升至 80%（圆形外磁轭），且椭圆形外磁轭可使刻蚀速率提升 1.2 倍 [1]。未来，结合拓扑优化与 3D 打印技术，可制备出 “随形磁场” 的靶材结构 —— 根据模拟的磁场分布曲线设计靶材厚度梯度，例如在磁场强区减薄靶材、弱区增厚，进一步减少废料，使利用率突破 85%[1,3]。
6.3.2 靶材回收与循环利用
对于高价值靶材（如 Ti、Ta、Cu 合金靶），回收利用是降低成本的关键。[5]指出，钛靶材原材料（高纯 Ti）依赖进口，而通过 “真空电子束熔炼 + 等离子体提纯” 的回收工艺，可将溅射后的 Ti 靶残料提纯至 99.995%（4N5）以上，回收利用率达 70%，且成本较原生 Ti 降低 30%[5]。对于难熔金属靶材（如 W、Mo），[4]提出 “破碎 - 氢化 - 脱氢 - 再烧结” 工艺：将 W 靶残料破碎后，在 500℃下氢化生成脆性 WH₂，经球磨细化后脱氢，再通过热等静压烧结成新靶坯，致密度达 98% 以上，性能与原生靶材相当 [4]。
6.3.3 低成本制备工艺创新
在靶材制备环节，简化工艺步骤、降低能耗成为研究重点。[3]提到的 “喷雾成形法”（日本神户制钢所开发），可直接将合金熔液雾化成粉末并快速成形，省去传统粉末冶金的 “制粉 - 压制 - 预烧” 步骤，使 Al 合金靶材的制备周期缩短 50%，能耗降低 40%[3]。对于 ITO 靶材，[3]指出，采用 “溶胶 - 凝胶 + 低温烧结” 工艺，可将烧结温度从 1500℃降至 1200℃，同时通过添加 Li₂O 助剂提高致密度至 7.2g/cm³（超高密度靶材），满足显示器件对透明导电膜的需求 [3]。
6.4 多场景定制化靶材开发
随着下游应用（如柔性电子、第三代半导体）的多元化，“场景化定制” 成为靶材发展的新方向，需根据不同应用的特殊需求设计靶材成分、结构与性能。
在柔性显示领域，需靶材溅射的薄膜具有良好柔韧性。[5]提出，通过 “超细晶 Ti 靶材 + 低温溅射工艺”，可制备出延伸率达 15% 的 Ti 薄膜 —— 将 Ti 靶材晶粒尺寸控制在 10μm 以下（超细晶），在 150℃基片温度下溅射，薄膜内部位错密度降低，柔韧性显著提升，满足柔性 OLED 屏幕的弯曲需求 [5]。
在第三代半导体（如 GaN、SiC）领域，难熔金属靶材的耐高温性能成为关键。[4]指出，Ta-W 合金靶材（Ta 含量 30%-50%）通过电子束熔炼制备，熔点达 3000℃以上，溅射形成的 Ta-W 薄膜可作为 GaN 功率器件的阻挡层，有效阻止 Cu 扩散，且在 800℃退火后仍保持结构稳定 [4]。
在高能激光溅射领域，[2]针对多组分靶材（如 YBCO 超导靶），提出 “平均电离能” 概念，通过调控靶材中 Y、Ba、Cu、O 的原子比例，使等离子体屏蔽效应均匀化，避免激光烧蚀时因组分挥发不均导致的薄膜成分偏离 [2]。例如，将 YBCO 靶材的平均电离能控制在 10.4eV 左右，可使溅射薄膜的超导临界温度（Tc）保持在 90K 以上，满足高温超导器件的应用要求 [2]。
七、总结
本文以 5 篇核心文献为基础，系统阐述了磁控溅射靶材的技术体系、应用场景与发展趋势，核心结论如下：
靶材工作原理与性能控制：磁控溅射的核心是 “电场 - 磁场约束等离子体”，电子在洛伦兹力作用下延长运动路径，提高氩离子电离效率[1]；靶材的纯度（如半导体用 Ti 靶需 99.995% 以上）、密度（难熔金属靶致密度≥98%）、组织结构（晶粒尺寸≤30μm）是决定薄膜质量的关键指标，需通过电子束熔炼[4]、热等静压[5]等工艺精准控制。
应用领域的技术分化：靶材应用呈现明显的领域特异性 —— 半导体领域需高纯度、低杂质的 Ti、Cu 靶[5]，磁记录领域依赖 CoCrTa、FeTbCo 等磁性靶[3]，显示领域以 ITO、Al 合金靶为主[3]，难熔金属靶（W、Mo、Ta）则广泛用于功率器件与高温场景[4]。
前沿技术突破：在结构优化方面，旋转磁控靶（利用率 80%）、导磁片改进（靶材利用率 60%）、偏心磁轭设计（刻蚀宽度扩展）显著提升靶材效率[1,3]；在理论模拟方面，双温方程[2]拓展了靶材的应用边界。
未来发展方向：高纯度、高性能靶材（如 EUV 用 MoSi 靶）是高端领域的核心需求；AI、大数据、物联网将推动靶材模拟优化与全生命周期管理；绿色化（回收利用、高利用率结构）与低成本化（喷雾成形、低温烧结）是产业可持续发展的关键；多场景定制化（柔性显示用超细晶靶、第三代半导体用耐高温靶）将成为靶材创新的主流方向。
磁控溅射靶材作为薄膜制备的 “源头材料”，其技术进步直接推动半导体、显示、新能源等产业的升级。未来需进一步加强 “靶材制备 - 溅射工艺 - 薄膜性能” 的协同研究，依托文献中的理论模型（如 TTM、平均电离能）与工艺技术（如电子束熔炼、旋转靶结构），突破高端靶材的 “卡脖子” 问题，实现从 “靶材大国” 到 “靶材强国” 的转变。
参考文献
[1] 陈海峰，薛莹洁。国内外磁控溅射靶材的研究进展 [J]. 表面技术，2016, 45 (10):56-63.
[2] 房然然。高能激光烧蚀靶材动力学研究 [D]. 华中科技大学，2009.
[3] 吴丽君。发展中的溅射靶材 [J]. 真空科学与技术，2001, 21 (4):342-347.
[4] 贾国斌，冯寅楠，贾英。磁控溅射用难熔金属靶材制作、应用与发展 [J]. 金属功能材料，2016, 23 (6):48-52.
[5] 董亭义，万小勇，章程，等。磁控溅射钛靶材的发展概述 [J]. 金属功能材料，2017, 24 (5):57-62.
